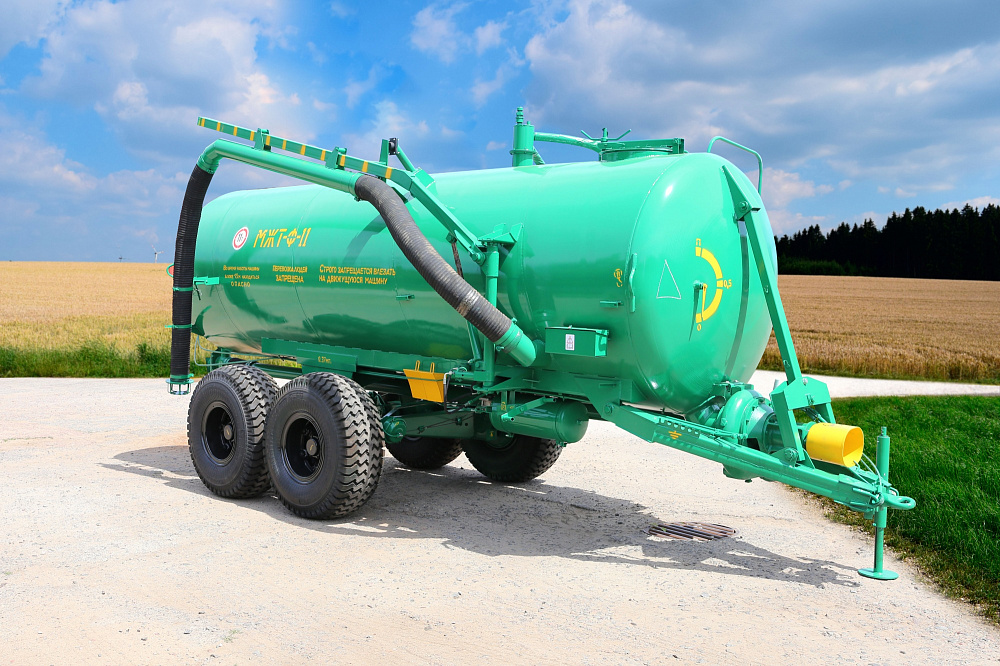

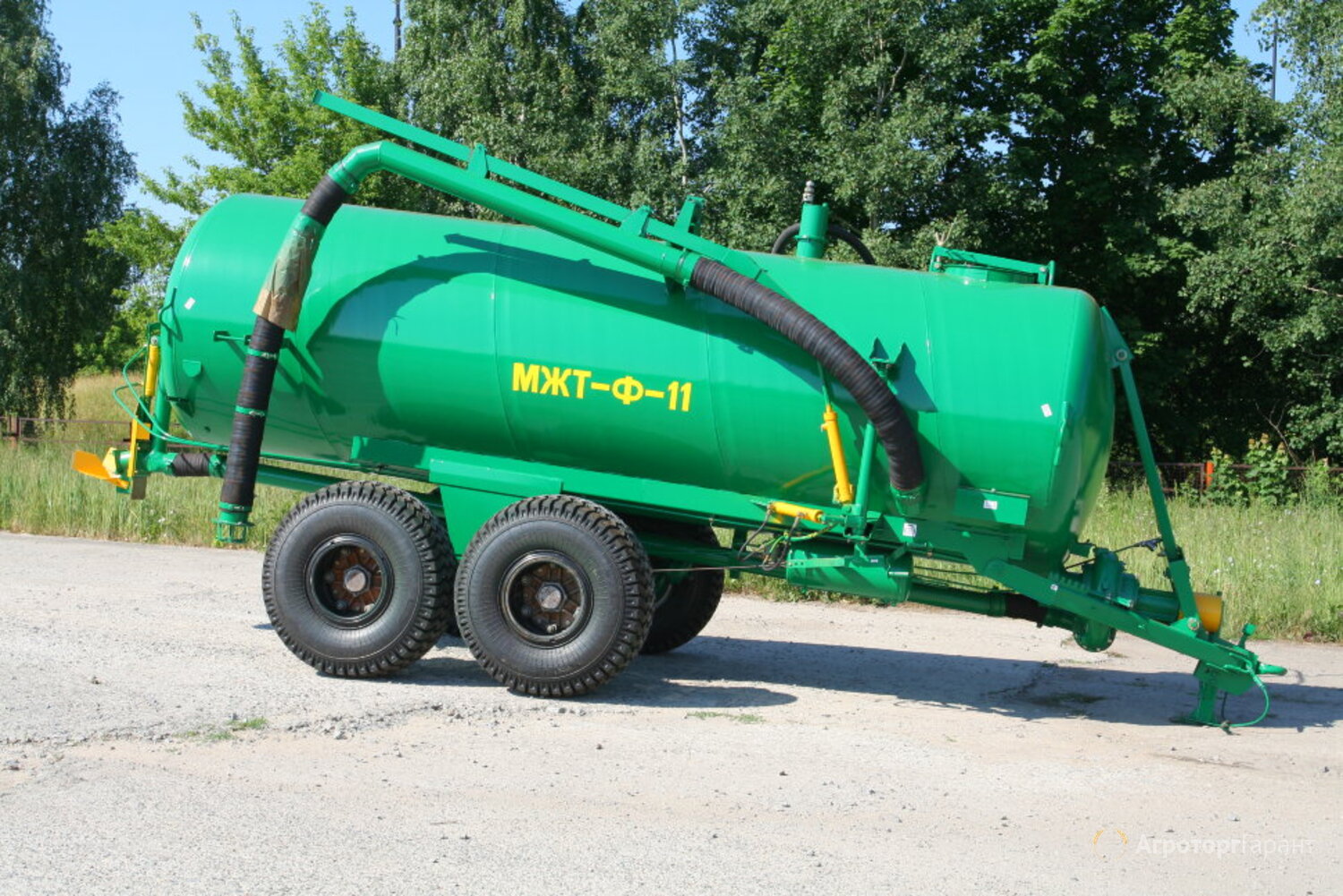

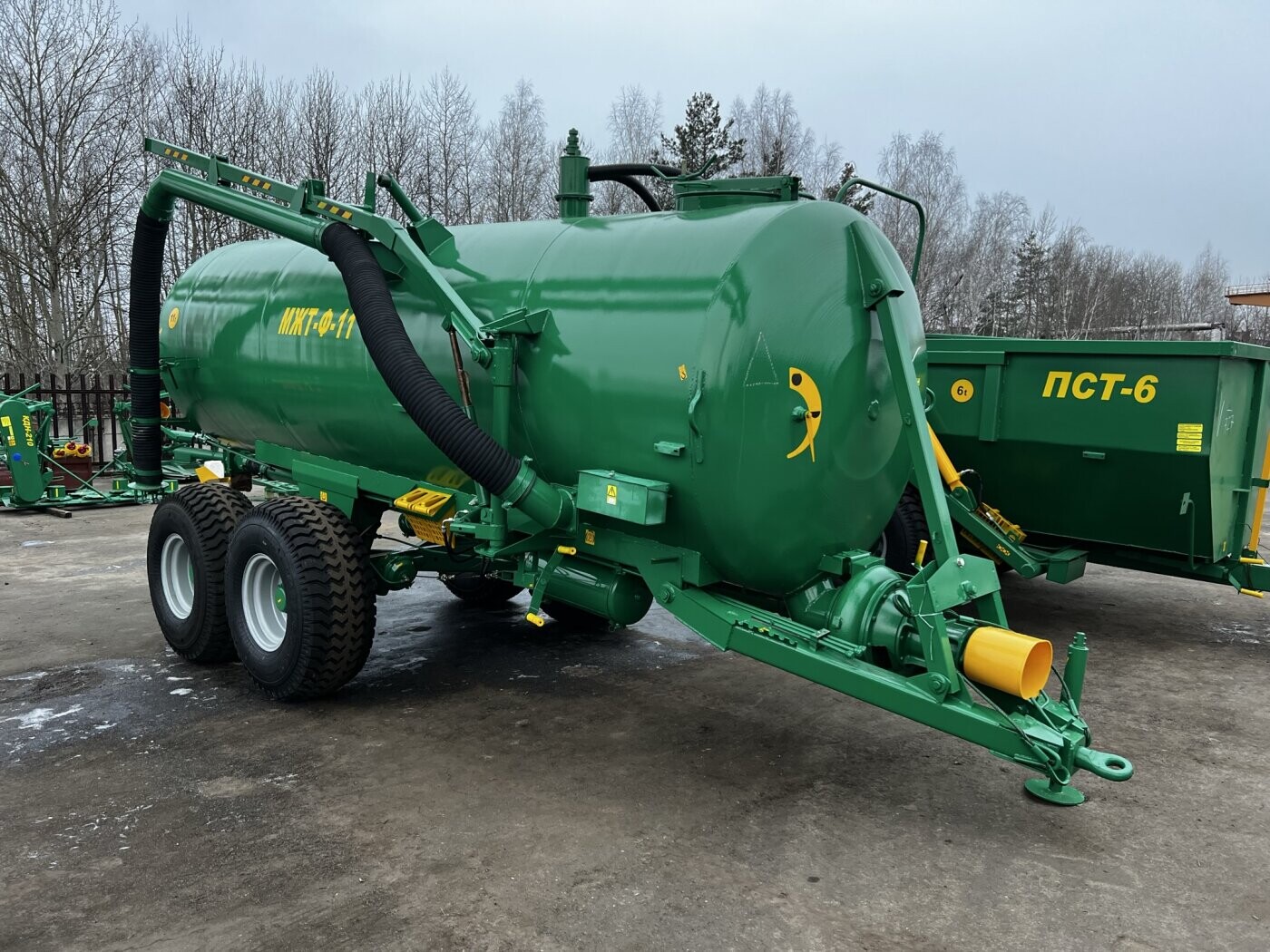

Машина для внесения жидких органических удобрений МЖТ-Ф-11 предназначена для самозагрузки, перемешивания и поверхностного внесения жидких органическихудобрений. Машина может применяться во всех зонах земледелия, кроме горных районов. Бочка агрегатируется с колесными тракторами тягового класса 3 (МТЗ-1523), имеющими ВОМ, тягово-сцепное устройство ТСУ-2В, вывод гидросистемы, пневматический привод тормозов, и розетку для подключения электрооборудования.
Бочка для навоза МЖТ-Ф-11 состоит из цистерны, тележки балансирной, дышла, установки вакуумной, штанги заправочной, насоса центробежного, устройства переключающего, вала карданного.
Особенности конструкции:
- - Цистерна цилиндрической формы с эллиптическими днищами, сварная, является несущей конструкцией. На ней смонтированы все сборочные единицы машины. Внутри цистерны установлены перегородки для гашения гидравлических ударов;
- - Дышло состоит из двух лонжеронов шарнирно соединенных с цистерной. При помощи раскоса дышло соединено с днищем цистерны. На дышле установлена опора стояночная, удерживающая машину в горизонтальном положении при отсоединении от трактора;
- - Установка вакуумная состоит из двух вакуумных насосов и гидромотора ГМШ-32-3-Л, соединенных между собой муфтами и служит для создания вакуума в цистерне;
- - Штанга заправочная состоит из вертикальной стойки, несущей балки, заправочного рукава. Вертикальная стойка вращается в специальных подшипниках скольжения. Поворот штанги на угол до 90º и опускание рукава на глубину до 3,5 м от нулевого уровня осуществляется с помощью гидроцилиндров;
- - Насос центробежный предназначен для перемешивания и подачи жидких удобрений на разливочное устройство;
- - Устройство переключающее предназначено для изменения направления движения потока жидких удобрений. Напорный трубопровод соединяет насос центробежный с переключающим устройством. Герметичность заслонки достигается за счет прижатия обработанных поверхностей заслонки к чугунным кольцам с помощью болтов и прокладок;
- - Ходовая система представляет собой тележку балансирную с колесами. Тележка балансирная крепится к подрамнику;
- - Клапан вакуумный предназначен для защиты цистерны от перегрузки создание в ней разряжения, превышающего расчетное - 0,068 МПа;
- - Гидросистема состоит из гидромотора, гидроцилиндров, рукавов высокого давления, заканчивающихся запорными устройствами, и предназначена для дистанционного управления заправочной штангой, заслонкой и гидромотором;
- - Электрооборудование состоит из вилки штепсельной, жгута проводов, фонарей и световозвращателей (двух белых передних, двух оранжевых боковых, двух красных задних);
- - Тормозная система оборудована колодочными тормозами с двумя независимыми друг от друга приводами: пневматическим от пневматической системы тормозов трактора, действующим на все колеса машины одновременно с торможением трактора, и механическим ручным приводом (стояночным тормозом), действующим на передние колеса для торможения машины на стоянке;
Машина для внесения жидких органических удобрений МЖТ-Ф-11 изготавливается в следующих модификациях:
- - Стандартное исполнение;
- - С обработкой 2-х компонентной эпоксидной эмалью;
- - Без системы закачивания рабочей жидкости.
В нашей компании Вы можете купить бочку МЖТ-Ф-11 с доставкой до Вашего хозяйства по выгодной цене.
Грузоподъемность, т | 11 |
Производительность (скорость 10 км/ч, доза внесения 40 т/га), т/ч - основного времени - эксплуатационного времени |
40 20 |
Время загрузки с глубины 1,5 м, при влажности удобрений не ниже 95 %, с | 480 |
Неравномерность внесения по ходу движения и рабочей ширине, %, не более | ±25 |
Ширина внесения удобрений, м | от 6 до 12 |
Доза внесения удобрений, т/га | от 10±1 до 60±6 |
Рабочая скорость при внесении удобрений, км/ч, не более | 10,0 |
Максимальная транспортная скорость, км/ч | 25 |
Погрузочная высота (от опорной поверхности машины до верхнего люка), м | 3,5 |
Глубина забора при самозагрузке (от опорной поверхности машины), м, не менее | 3,5 |
Габаритные размеры, мм - длина - ширина - высота |
8000 2500 3400 |
Масса машины, кг, не более | 3950 |
Рабочее давление в гидросистеме, МПа, не более | 16,0 |
Количество шин, шт | 4 |
Шина | 16,5/70-18НС10 |
Размер колеи, мм | 2053±25 |
Распределение полной массы, кг - на сцепную петлю - на ходовую систему |
1700 12600 |
Дорожный просвет, мм, не менее | 350 |
Агрегатируется с тракторами, т.с. | 3 |
