Комбайн картофелеуборочный ККУ-1

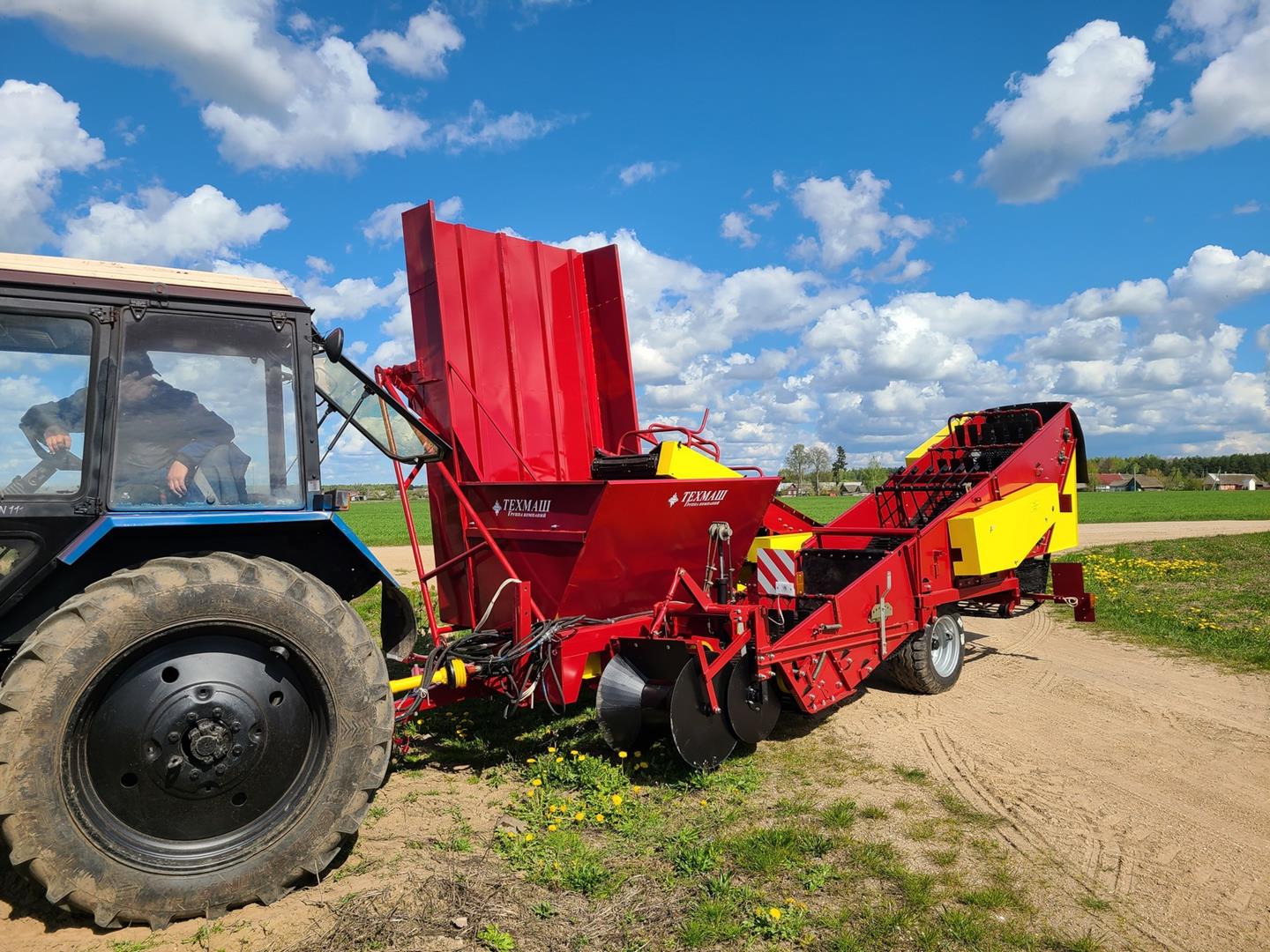

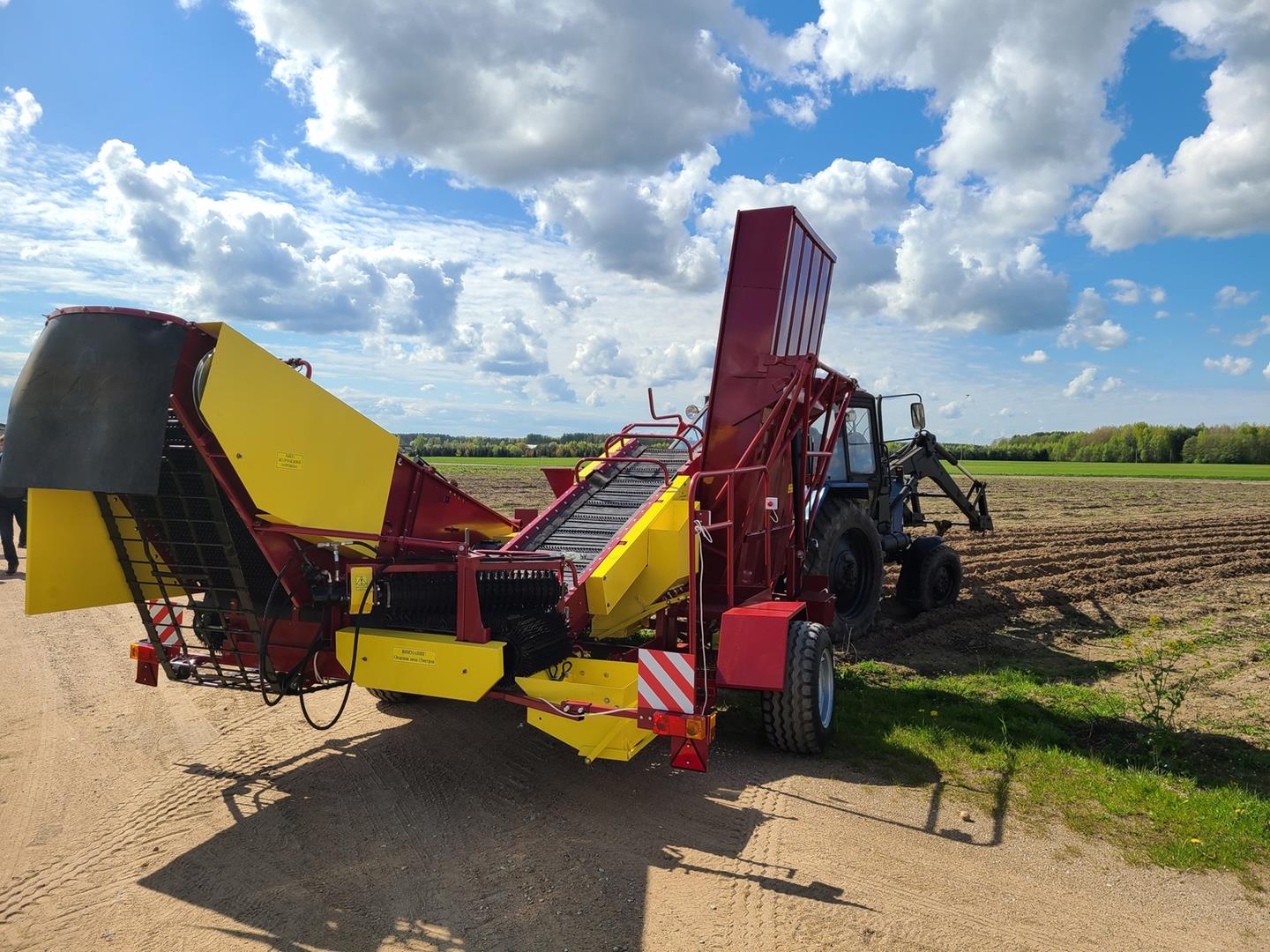

Комбайн картофелеуборочный ККУ-1 предназначен для механизированной уборки картофеля на легких и средних почвах, засоренных камнями до 28 т/га, размером не более 50 мм. Высокоэффективная система отделения ботвы, комков и камней благодаря усовершенствованным элеваторам и шиповым полотнам позволяет проводить уборку урожая в самых неблагоприятных условиях с минимальным повреждением клубней. Комбайн ККУ-1 работает на гребневых посадках с междурядьем 70-75 см. Использование комбайна допускается только на полях с предварительно скошенной ботвой. Может быть использован для уборки свеклы, посаженной с междурядьями, позволяющими убирать её без повреждений. Комбайн прицепной, агрегатируется с тракторами тягового класса 1,4. Привод рабочих органов осуществляется от заднего вала отбора мощности трактора.

Преимущества:

• Увеличенный размер картофельного бункера до 1,5 т с выгрузкой в ТС с высотой кузова до 2,6 м;
• Предусмотрена возможность установки бункеров для сбора камней при работе комбайна на засорённых почвах;
• Усиленная рама;
• Использование в приводах роликов и звёздочек из полиуретана с дополнительной защитой от попадания пыли и песка для повышения надёжности и долговечности работы комбайна;
• Элеваторы транспортёров изготовлены из высокоуглеродистой пружинной стали импортного производства, обеспечивающей высокую прочность и долговечность;
• Установлена система активного удаления ботвы для высокоэффективной очистки от растительных остатков и более полного отделения клубней картофеля;
• Для повышения производительности и уменьшения использования ручного труда предусмотрено камнеотделение;
• Обрезинены планки переборочного стола, устранены переходы между транспортёрами для исключения повреждения картофеля;
• Возможность установки приспособления для подбора лука;
• Рассматривается возможность модификации комбайна для уборки лука-севка.

Особенности конструкции и работы ККУ-1:

• Комбайн для уборки картофеля состоит из следующих элементов: приёмная часть, регулировочный винт, балка с катками и дисками, гидроцилиндр, встряхиватель, первый сепарирующий транспортёр, регулировочная рукоятка, боковины, вал ведущий первого транспортёра, лемеха, ролики, подрезающие диски, регулировочный механизм разравнивателя, каток, ботвозатягивающие колёса, чистики, разравниватель, фиксатор;

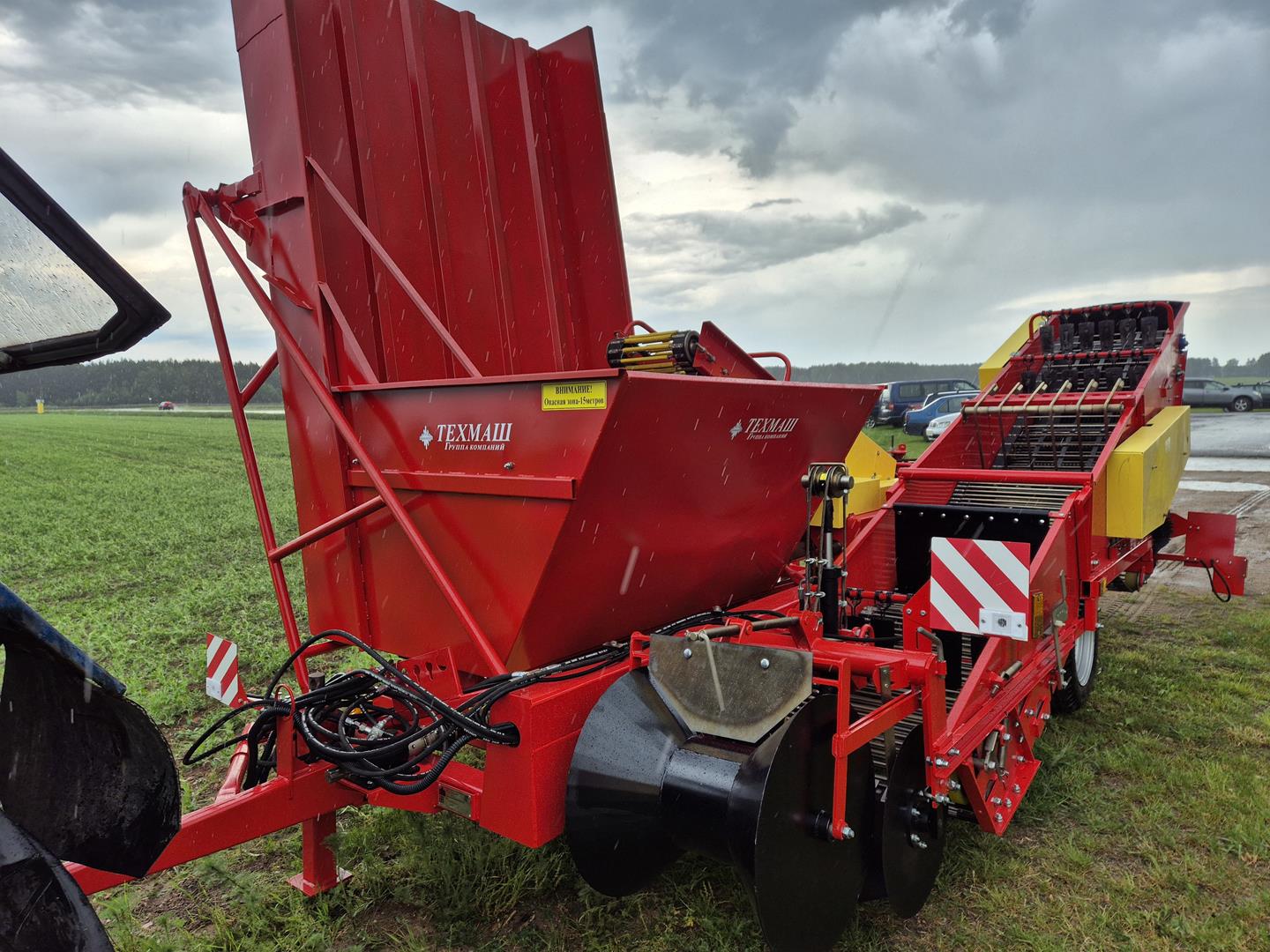

• Подкоп урожая осуществляется плоскими лемехами. Глубина подкапывания почвенного слоя устанавливается изменением положения катка с помощью регулировочного винта;

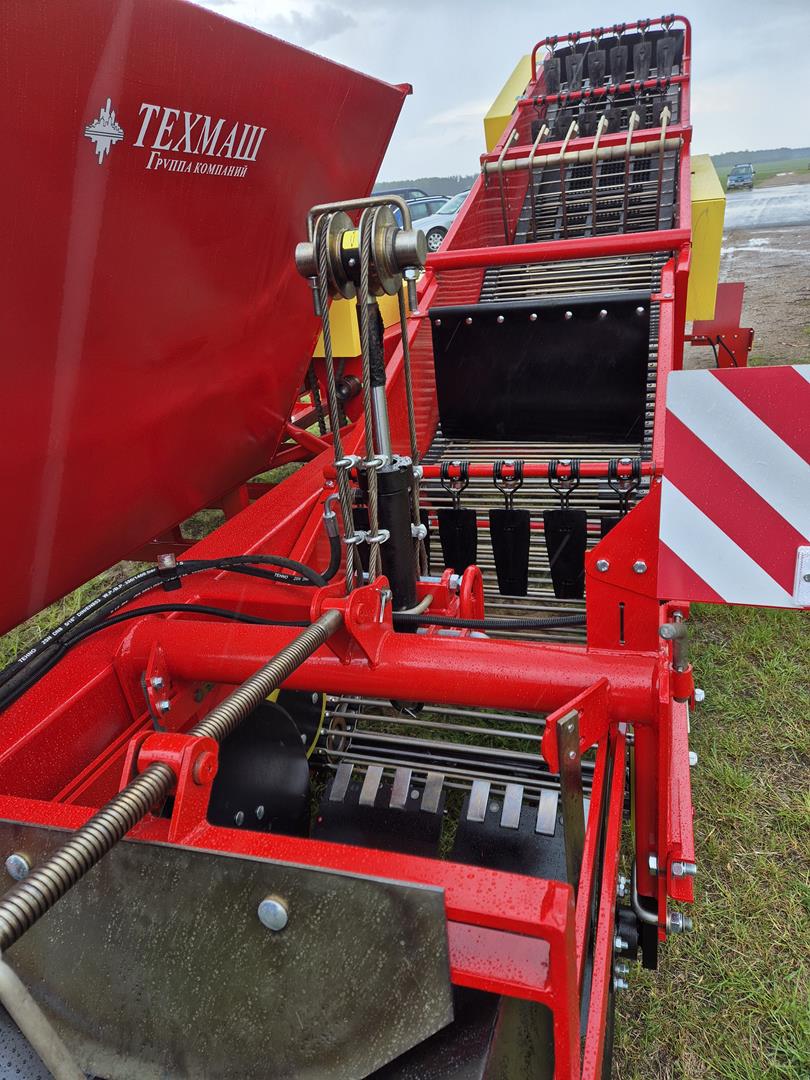

• Первый сепарирующий транспортер представляет собой наклонный транспортер пруткового типа. Прутки закреплены заклепками на двух ремнях с высокими выступами с шагом 40 мм. Сепарация выкопанной картофельной массы повышается благодаря пассивному встряхивателю, регулировка амплитуды колебаний которого осуществляется рукояткой;
• Привод транспортёра осуществляется валом 9 за пруток транспортёра. Привод ведущего вала первого транспортёра осуществляется ременной передачей от редуктора;
• Перевод приёмной части из рабочего положения в транспортное производится гидроцилиндром. Для фиксации приёмной части в транспортном положении служит фиксатор;
• Очистка передних опорных роликов от земли и растительных остатков осуществляется чистиками;
• Для разрушения пласта земли в приёмной части устанавливается разравниватель, регулируемый по высоте поворотом подпружиненной оси. Количество рядов разравнивателей с подпружиненными лопатками, установленных на комбайне оговаривается потребителем при заказе;
• Второй сепарирующий транспортер представляет собой наклонный транспортер пруткового типа. Прутки закреплены заклепками на двух ремнях с высокими выступами с шагом 40 мм. Сепарация выкопанной картофельной массы происходит за счет большой площади транспортера;
• Для удаления ботвы с первого и второго транспортёров, между ними на параллелограммном механизме 5 установлен ботвоудаляющий вал с чистиком. Привод ботвоудаляющего вала осуществляется от ведущего вала второго сепарирующего транспортёра цепной передачей;
• Решётка, установленная на оси, служит для отделения неоторвавшегося картофеля от ботвы. Устанавливается по отдельному заказу потреребителя;
• Ботвоудаляющая часть предназначена для отделения картофеля от ботвы и транспортирования ботвы при помощи редкопруткового транспортёра и ботвоудаляющей горки к месту ее сброса на поле. Продавливание картофеля, не оторвавшегося от ботвы, зависшего на плотной ботве и сорной растительности, транспортируемой ботвоудаляющим транспортером, выполняют отбойники с пластинами (устанавливаются по отдельному заказу потребителя). Привод редкопруткового транспортёра осуществляется валом, приводимым во вращение ременной передачей от ведущего вала второго сепарирующего транспортёра;
• Картофель, мелкая ботва и небольшие комочки почвы просыпаются в ячейки редкопруткового транспортера на ботвоудаляющую горку, при этом картофель скатывается вниз на поперечный транспортёр, а мусор выносится на убранное поле. Привод горки осуществляется цепной передачей от ведущего вала редкопруткового транспортёра. Для предотвращения выноса картофеля ботвоудаляющей горкой установлены активные роликовые встряхиватели с приводом через цепную передачу и кривошипный механизм;
• Регулировка натяжения ботвоудаляющей горки производится натяжным механизмом;

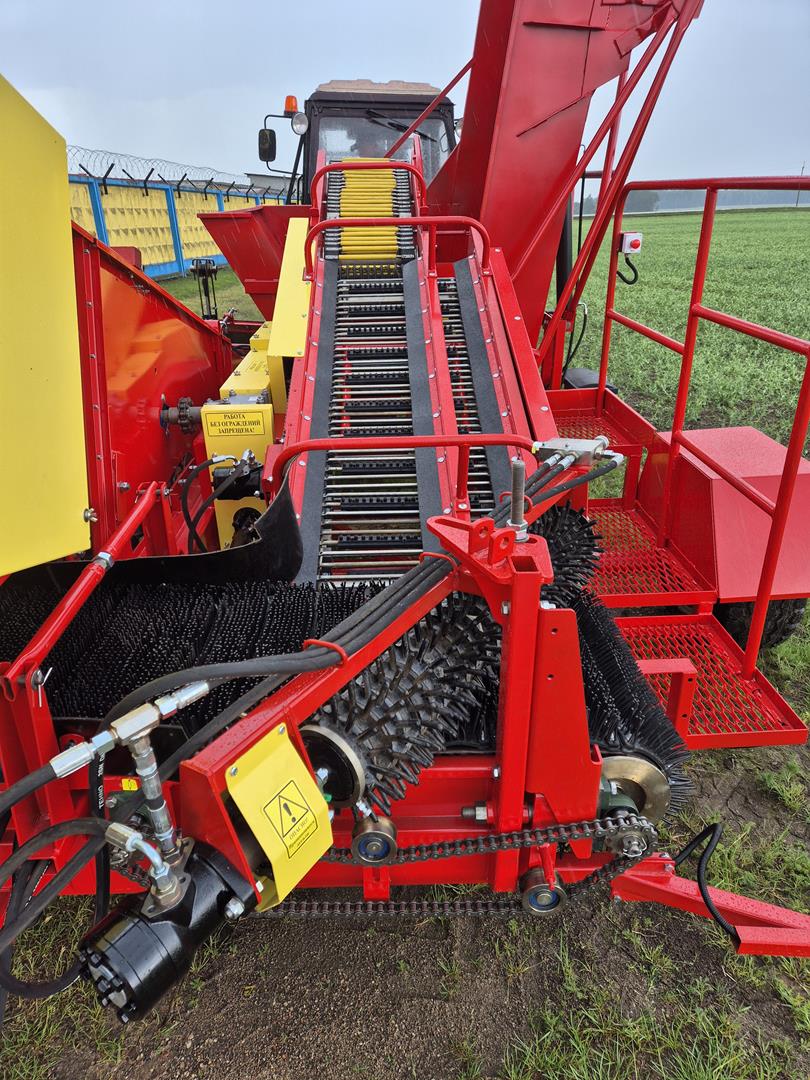

• Поперечный транспортёр предназначен для подачи убранного картофеля к переборочному столу и отделения камней и крупных комков земли. Для удаления камней и комков земли на поперечном транспортёре установлена активная резиновая щётка с приводом от гидромотора с регулятором оборотов. Щётка имеет возможность регулировки по углу атаки (изменяется бесступенчато в зависимости от урожайности картофеля и засорённости почвы камнями). Привод транспортёра осуществляется валом от конического редуктора комбайна;

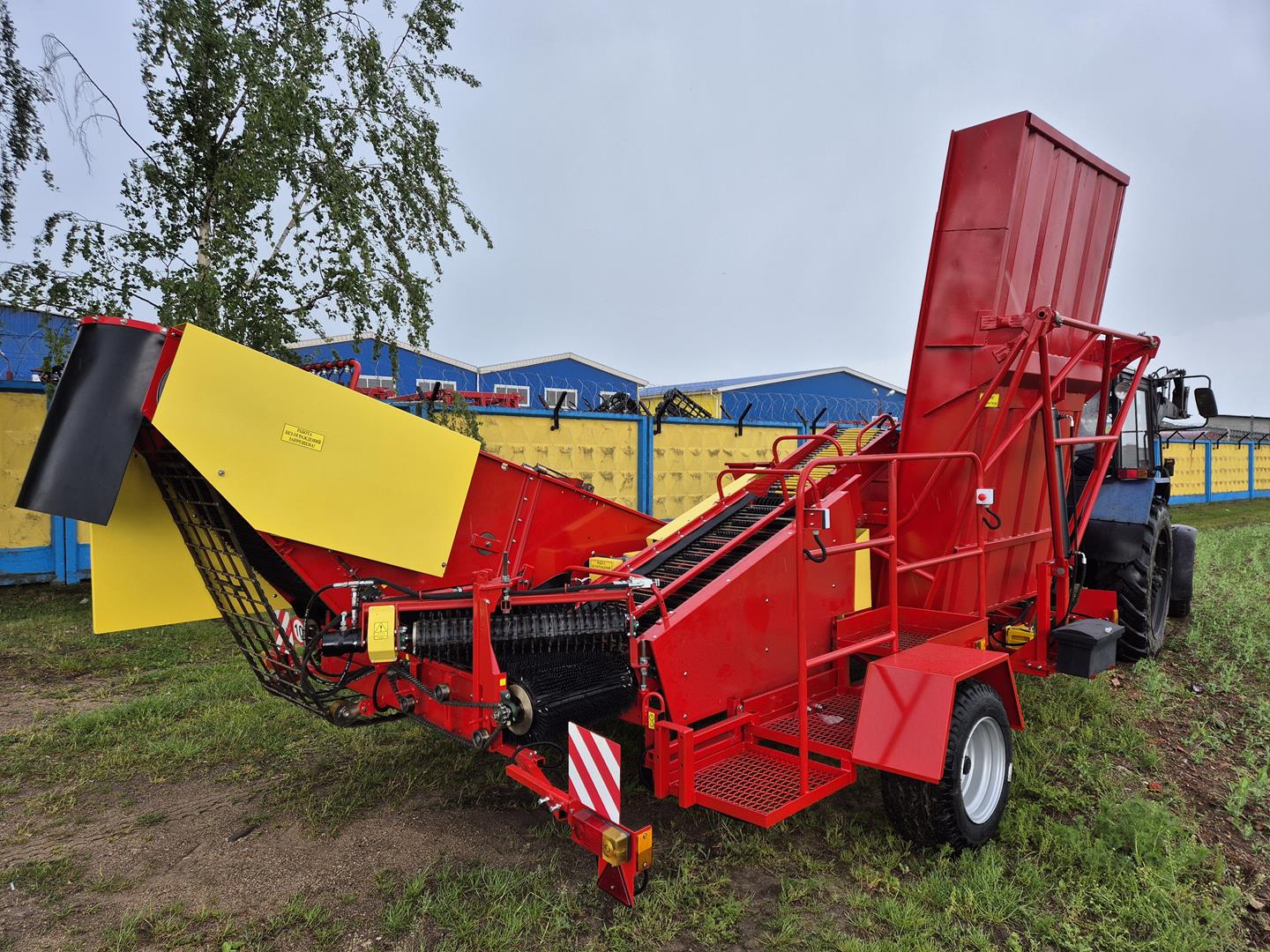

• Стол переборки и загрузки состоит из двух секций: переборочной секции и загрузочной. Загрузочная секция шарнирно закреплена на раме, поднимается и опускается вручную с помощью рукоятки. Привод стола переборки и загрузки осуществляется валом от конического редуктора комбайна через цепные передачи;
• От стола переборки и загрузки картофель поступает в накопительный бункер, откуда по мере заполнения выгружается гидроцилиндром в транспортное средство. Для размещения рабочих, осуществляющих переборку картофеля, на раме комбайна установлена площадка;
• Гидросистема комбайна включает два гидроцилиндра, один из которых осуществляет перевод комбайна из транспортного положения в рабочее; второй – выгрузку накопительного бункера в транспортное средство. Гидромотор служит для привода камнеотделительной щётки поперечного транспортёра. Управление каждым гидроцилиндром и гидромотором осуществляется отдельно от распределительного устройства силового агрегата;
• Привод узлов комбайна картофелеуборочного осуществляется от ВОМ трактора при помощи редуктора, цепных и ременных передач. Кинематическая схема привода прелставлена на рисунке;
• Бункер для камней. При значительной засорённости устанавливается в задней части поперечного стола и под выгрузным транспортёром. Очистка бункера в процессе работы производится вручную рабочими-переборщиками.

В нашей компании Вы можете купить Комбайн картофелеуборочный ККУ-1 с доставкой до Вашего хозяйства по выгодной цене.
