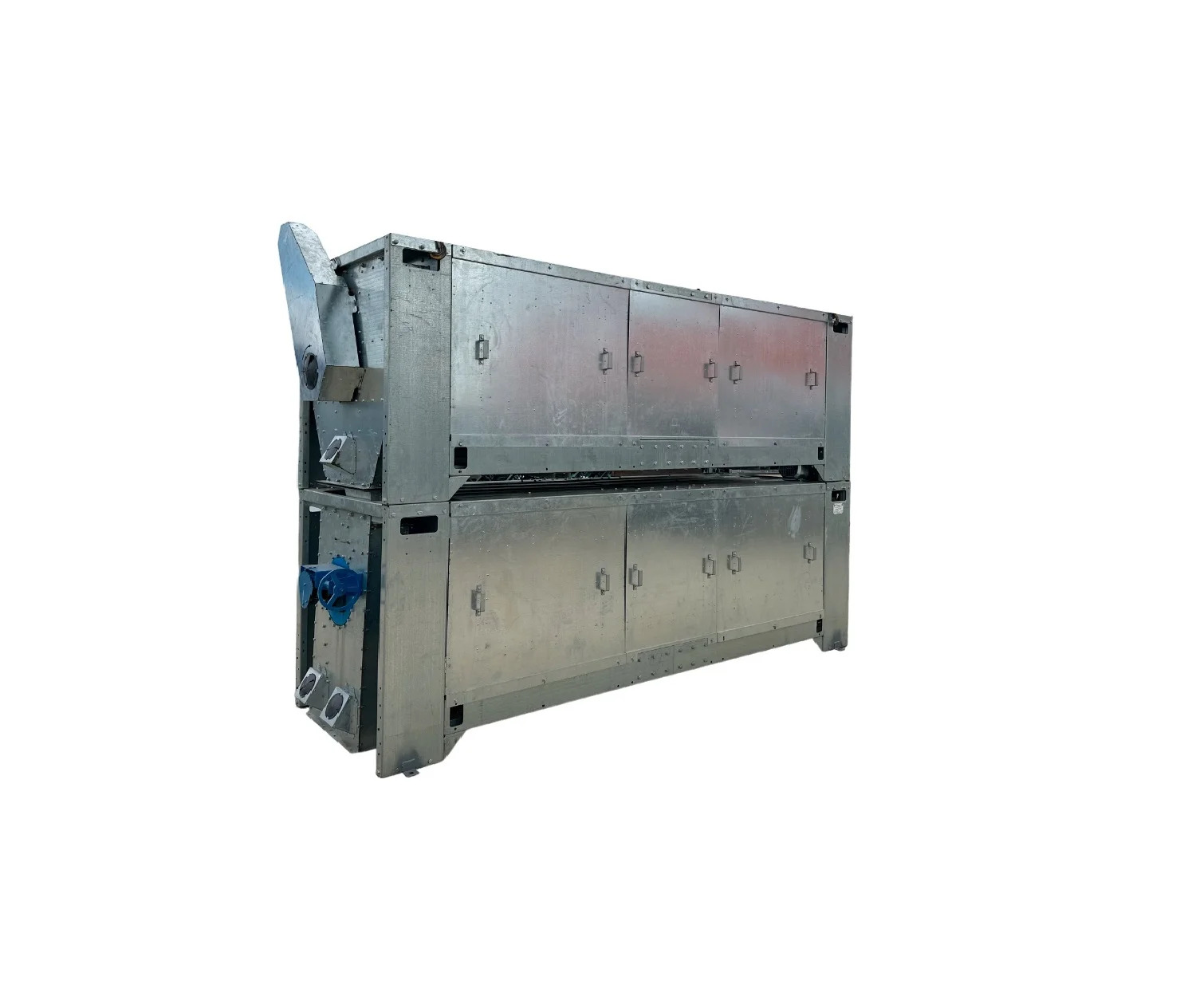

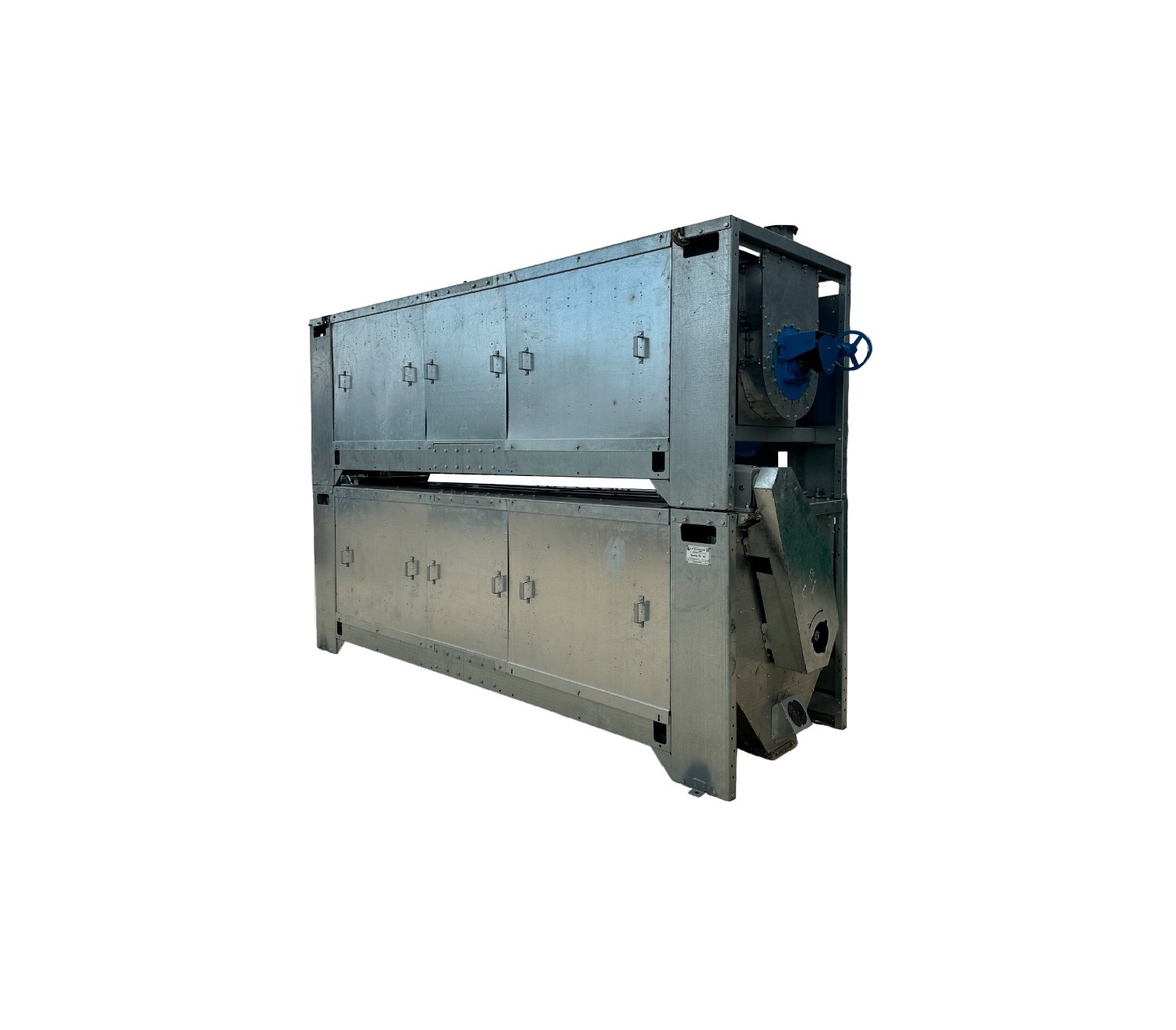

Блок триерный Т-8 (куколь + овсюг)

Сепаратор триерный Т-8 (куколь + овсюг) предназначен для очистки зернового и семенного материала зерновых колосовых, зернобобовых, крупяных, масличных и других культур от длинных и коротких примесей. Блок триерный Т-8 устанавливается в поточные линии послеуборочной обработки семян и зерна (зерноочистительные агрегаты и зерноочистительно-сушильные комплексы и т.д.), а также в складских помещениях в составе специальных линий во всех сельскохозяйственных зонах.

Очистка сельскохозяйственных культур от длинных и коротких примесей производится триерными цилиндрами. Загрузка очищаемого зернового материала в машину и прием фракций очистки должны осуществляться транспортирующими средствами поточной линии или самотеком.

Описание технологического процесса:

• Материал, содержащий длинные, короткие примеси и основное зерно, поступает во вращающийся ячеистый триерный цилиндр верхнего модуля (овсюгоотборника) через передний приемник и постепенно перемещается к другому концу цилиндра. При этом триерная поверхность увлекает вверх основное зерно и короткие примеси, уложившиеся в ячейки. Поднявшись вверх, они выпадают в лоток и шнеком выводятся через горловину заднего приемника в нижний модуль (куколеотборник). Длинные примеси, оставшиеся внутри цилиндра, через задний приемник направляются в течку отхода;
• Из попавшего в нижний модуль материала с помощью кукольного цилиндра выделяются короткие примеси, которые триерными ячейками выносятся в лоток, а затем шнеком направляются через передний приемник нижнего модуля в течку отхода. Очищенный таким образом от длинных и коротких примесей материал по внутренней поверхности кукольного цилиндра через задний приемник выводится из сепаратора;

Особенности конструкции:

• Рама и приемники зерна. Рама сепаратора представляет несущую болтовую конструкцию, состоящую из переднего заднего остова, соединенных между собой верхней крышей и нижними стяжками. К переднему и заднему остову с помощью болтовых соединений крепятся передний и задний приемники зерна. Приемники зерна представляют собой болтовую конструкцию;
• Цилиндр триерный. Цилиндр предназначен для разделения поступающей в него зерновой смеси по длине составляющих ее компонентов. Цилиндр состоит из 8 разъемных ячеистых сегментов;

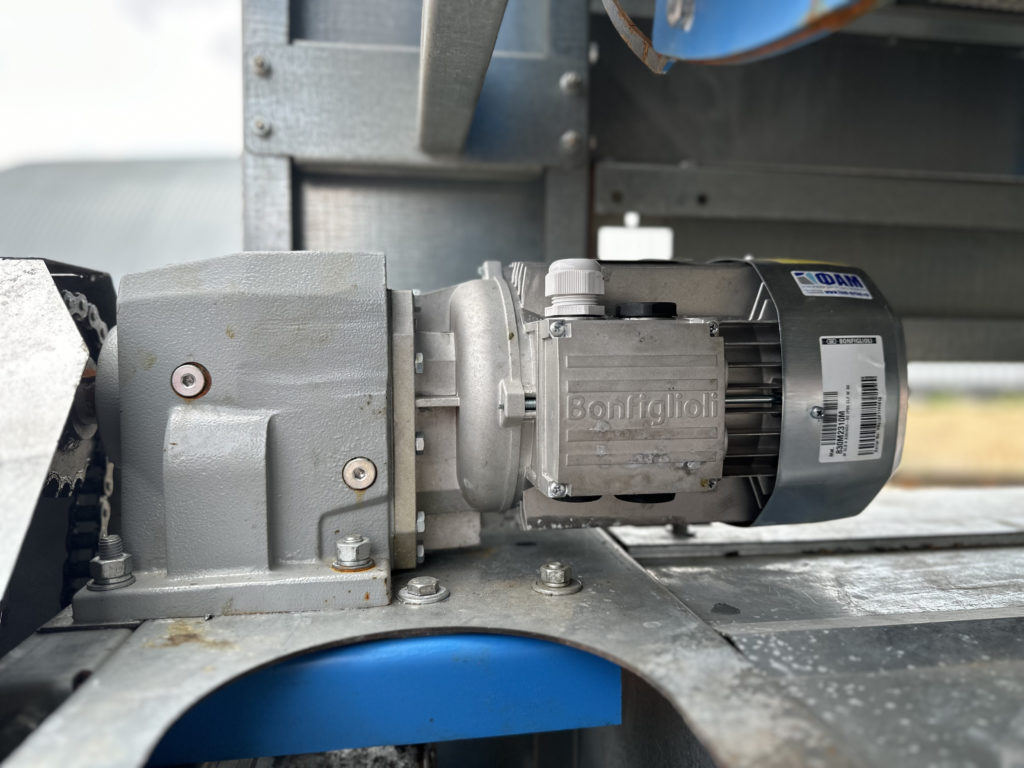

• Привод. Привод триерных цилиндров осуществляется двумя мотор-редукторами. На Мотор-редукторах и валах шнеков установлены звёздочки между ними приводная цепь которая приводит в движение шнек и цилиндр;
