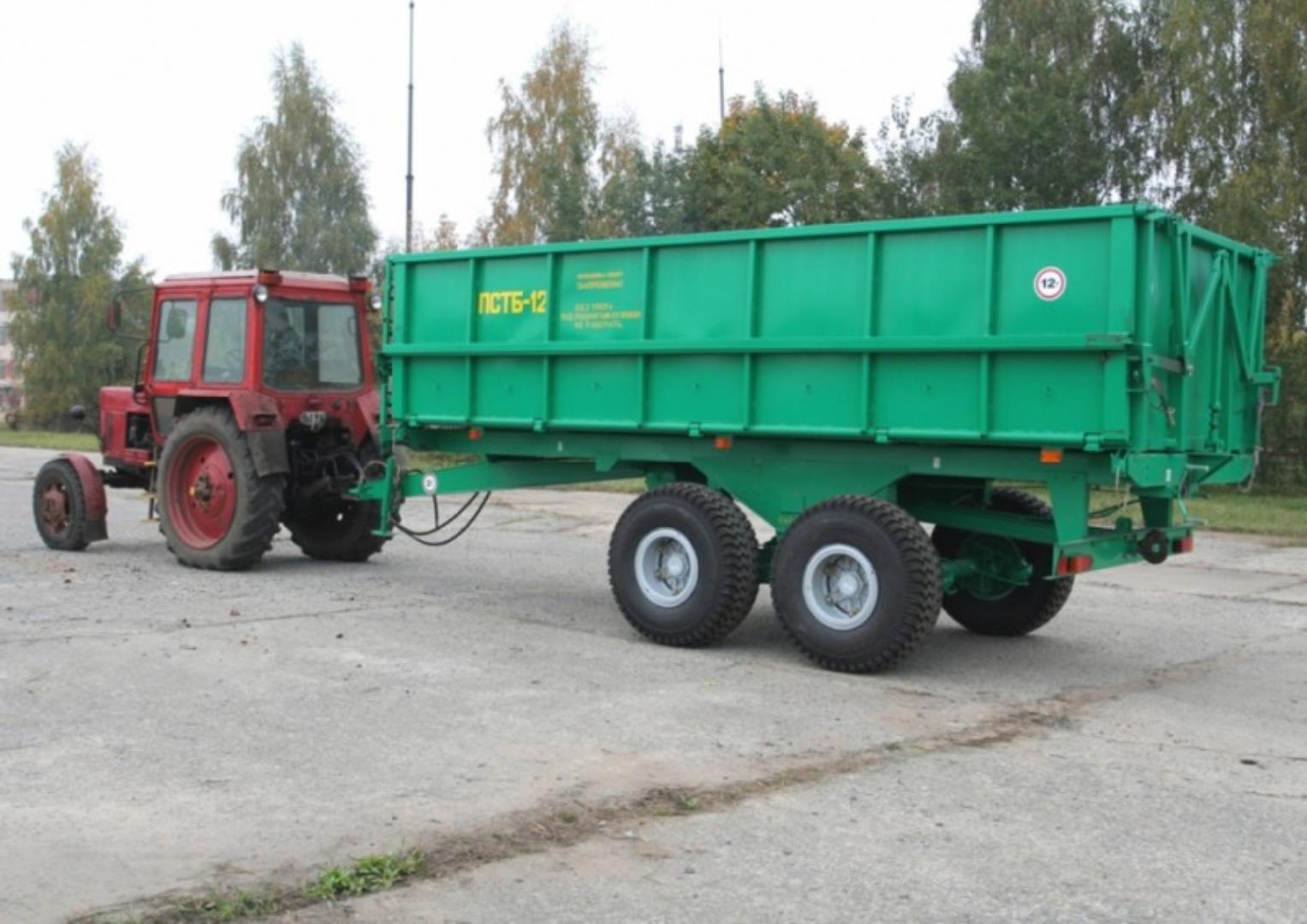

Полуприцеп самосвальный тракторный ПСТБ-12

Полуприцеп самосвальный тракторный ПСТБ-12 применяется для транспортировки различных сельскохозяйственных грузов, зерна, корнеплодов с выгрузкой на боковые стороны.

Отличительной особенностью серии прицепов ПСТБ, по сравнению с серией прицепов ПСТ, является боковая разгрузка перевозимого груза.

В агрегате с трактором тягового класса 5 и прицепом ПСТБ-17 может работать в составе тракторного поезда общей грузоподъемностью 29 тонн.

Прицеп ПСТБ-12 агрегатируется с колесными тракторами тягового класса 3-4, имеющими гидрокрюк (ТСУ-3К ГОСТ 3481-79), пневмосистему для привода тормозов, гидросистему для привода рабочих органов и розетку для подключения светосигнального электрооборудования.

Особенности конструкции:

• - Полурицеп ПСТБ-12 состоит из шасси, кузова, гидропривода и ключей;
• - Шасси полуприцепа ПСТБ-12 состоит из рамы, дышла, опоры регулируемой, бампера с буксирным устройством, ходовой системы в виде рессорной тележки на четырех колесах. На шасси смонтирована тормозная система, гидропривод и электрооборудование;
• - Кузов состоит из двух торцовых бортов, жестко соединенных с каркасом кузова, двух верхних боковых бортов, шарнирно навешенных сверху и прижимаемых верхними балками нижних бортов в транспортном положении к торцевым бортам. Нижние борта снизу шарнирно соединены с платформой кузова, а сверху – передними и задними тягами с шарнирно-рычажной системой открывания и закрывания бортов при подъеме и опускании кузова. Кроме этого, нижние борта прижимаются в транспортном положении к торцовым бортам посредством рычажных фиксаторов, исключая тем самым произвольное открывание их.
• - Гидропривод предназначен для подъема кузова при разгрузке и состоит из телескопических гидроцилиндров ПСТБ-12 – один, ПСТБ-17 – два, быстроразъемных соединений, рукавов высокого давления и трубопроводов;
• - Система тормозная предназначена для затормаживания машины и состоит из рабочего и стояночного тормоза. Привод рабочего тормоза от пневмосистемы трактора, а стояночного тормоза – ручной, механический, тормоза колодочные;
• - Электрооборудование состоит из вилки штепсельной, розетки штепсельной (только для ПСТБ-12), жгута проводов, фонарей (двух задних, двух передних и фонаря освещения номерного знака) и световозвращателей (шести оранжевых боковых, двух красных задних).
