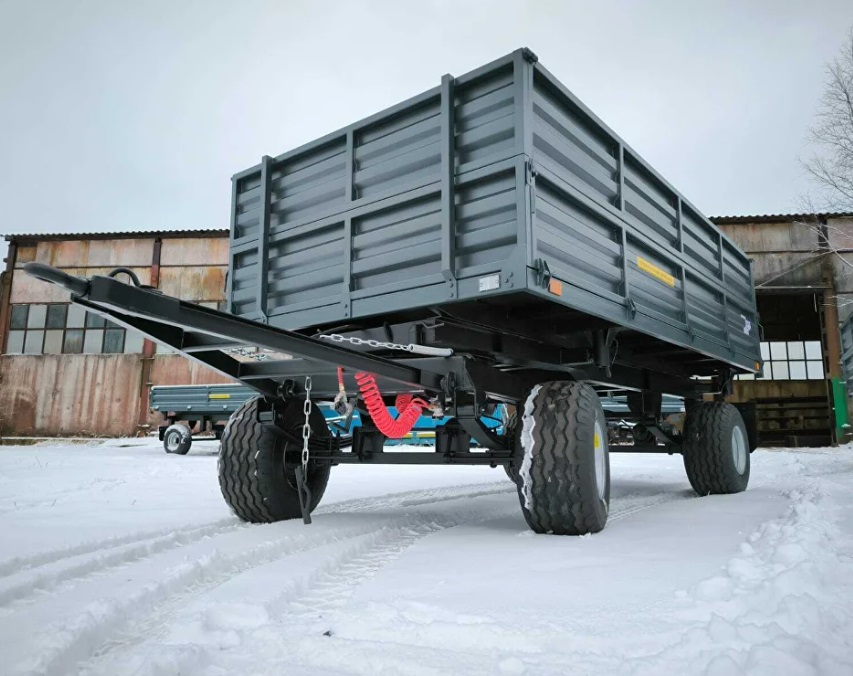

Прицеп самосвальный тракторный 2ПТС-8

Прицеп самосвальный тракторный 2ПТС-8 предназначен для перевозки различных грузов по всем дорогам и в полевых условиях, рассчитан на эксплуатацию при температурах окружающего воздуха от минус 40°С до плюс 40°С. Агрегатируется с колесными тракторами классов 1,4 - 3,0 тс, имеющими раздельно-агрегатную гидросистему, тягово-сцепное устройство согласно ГОСТ 3481-79 или ГОСТ 2349, а также выводы для подключения пневмосистемы тормозов и электрооборудования.

Особенности конструкции:

- Шасси прицепа: служит для установки на нем платформы. В шасси входят: рама, тележка поворотная, подвеска задняя, ось задняя с колесами, пневмосистема, стояночная тормозная система, гидросистема, система электрооборудования, стойка предохранительная, брызговики, гидроцилиндр;

- Рама: сварной конструкции состоит из двух лонжеронов, соединенных поперечинами;

- Тележка поворотная: служит для соединения прицепа с тягачом и передачи тяговых и управляющих усилий. Поворотный круг - шариковый, однорядный, состоит из верхнего и нижнего колец из спецпрофиля, несущих шариков и заглушки. Стопор устройства поворотного служит для блокирования поворогного устройства при маневрировании тракторного поезда задним ходом;

- Подвеска: выполнена на листовых полуэллиптических рессорах. Рессоры - одно ушковые, крепятся к передним кронштейнам при помощи пальцев и свободно опираются на вкладыши задних кронштейнов. Своей средней частью рессоры крепятся к балке оси с помощью стремянок;

- Ось с колесами и тормозами: балка оси выполнена из периодического проката, с обоих концов которого - цапфы. Шины с давлением воздуха 0.35 Па (3,5 кгс /см.). Ступицы колес установлены на двух конических роликоподшипниках (внутренний 7611А и наружный 7609А), закрепленных на цапфах. Тормозной механизм - барабанного типа с двумя разжимными колодками, к которым прикреплены фрикционные накладки: один конец накладок опирается на неподвижную опору, другой конец прижимается к эксцентриковой поверхности разжимного кулака через ролик;

- Пневматический привод тормозов: выполнен по однопроводной схеме. Однопроводная тормозная система дает возможность автоматически, одновременно с трактором, приводить в действие колесные тормозные механизмы передней оси прицепа, кроме того, обеспечивает аварийное торможение прицепа при отрыве от трактора;

- Опрокидывающий механизм: работает от гидросистемы трактора и состоит из разрывной муфты, трубопроводов, шлангов высокого давления, крана ограничения и гидроцилиндра;

- Система электрооборудования: постоянного тока напряжением 12 В от сети трактора;

- Платформа: имеет прямоугольную форму. Конструкция платформы предусматривает возможность установки надставных бортов. В нижней части основания платформы имеется четыре кронштейна, с помощью которых платформа шарнирно закрепляется рукояткой на раме прицепа;

- Торсионные помощники боковых бортов: для облегчения усилия открывания и закрывания боковых бортов, не превышающего допустимого предела - 200Н (20 кгс), на прицепе установлен уравновешивающий механизм. Уравновешивающий механизм для одного из бортов состоит из торсиона, установленного под основанием платформы и закрепленного неподвижно. Передний конец торсиона шарнирно, через тягу соединен с кронштейном борта. Задний конец торсиона регулировочной тягой жестко соединен с основанием платформы.

Дополнительные опции:

• - Запасное колесо;

В нашей компании Вы можете купить прицеп 2ПТС-8 с доставкой до Вашего хозяйства по выгодной цене.
