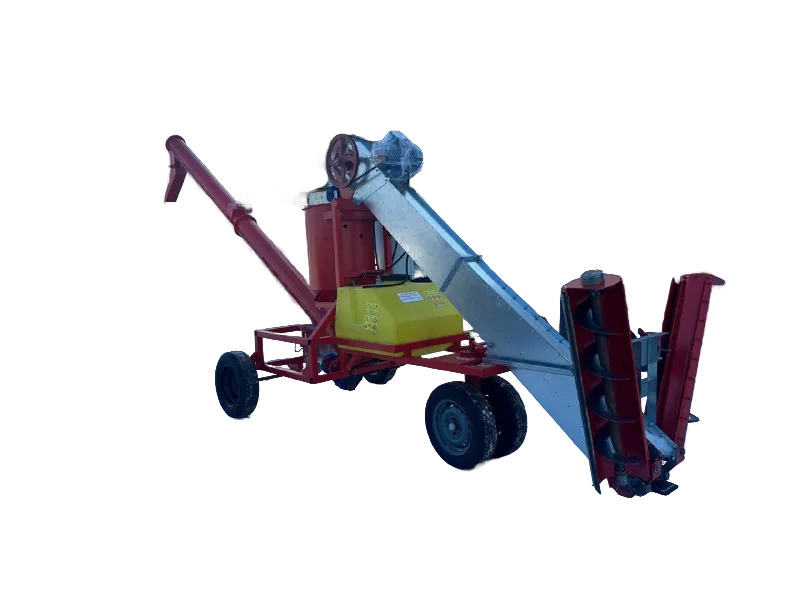

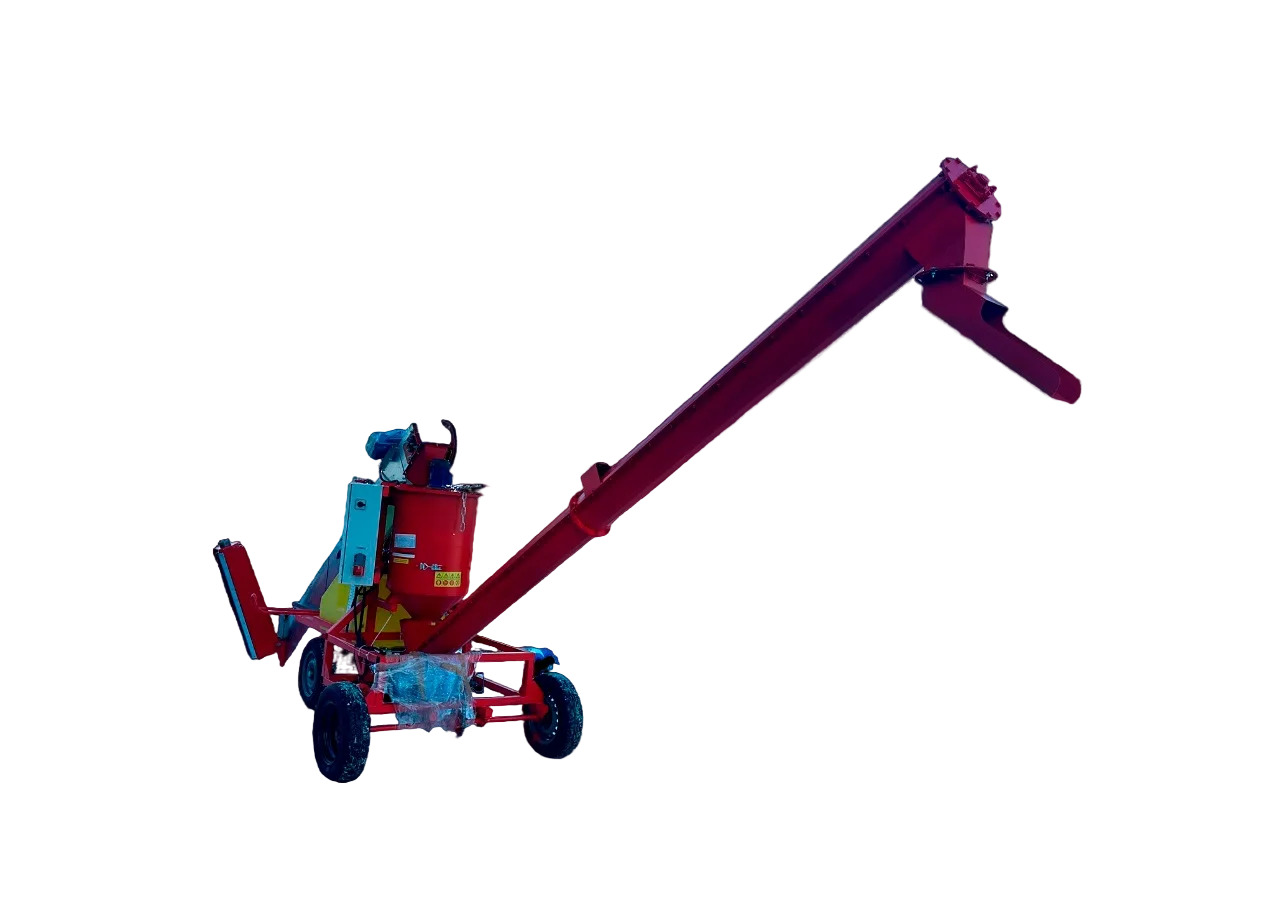

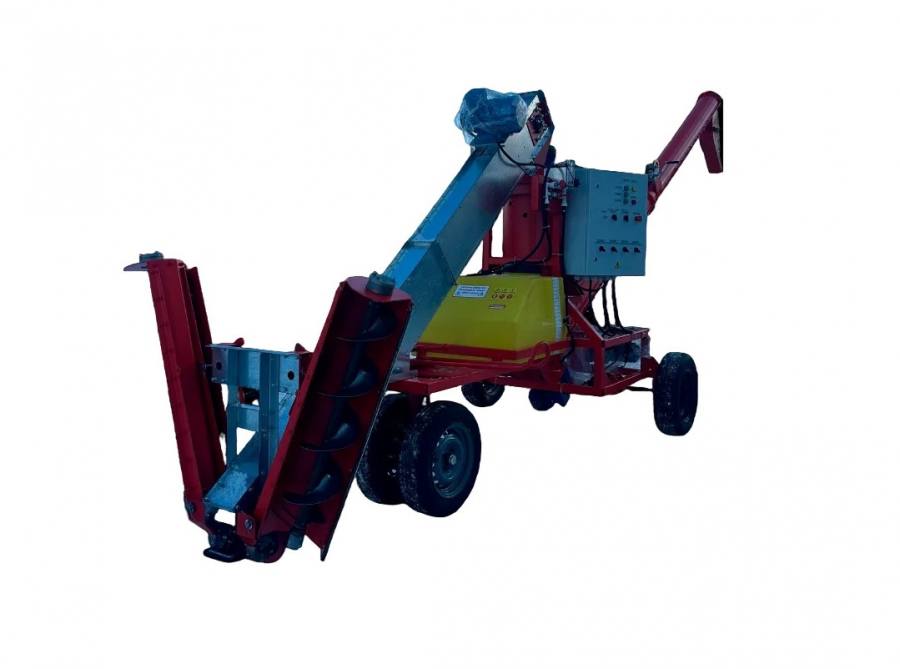

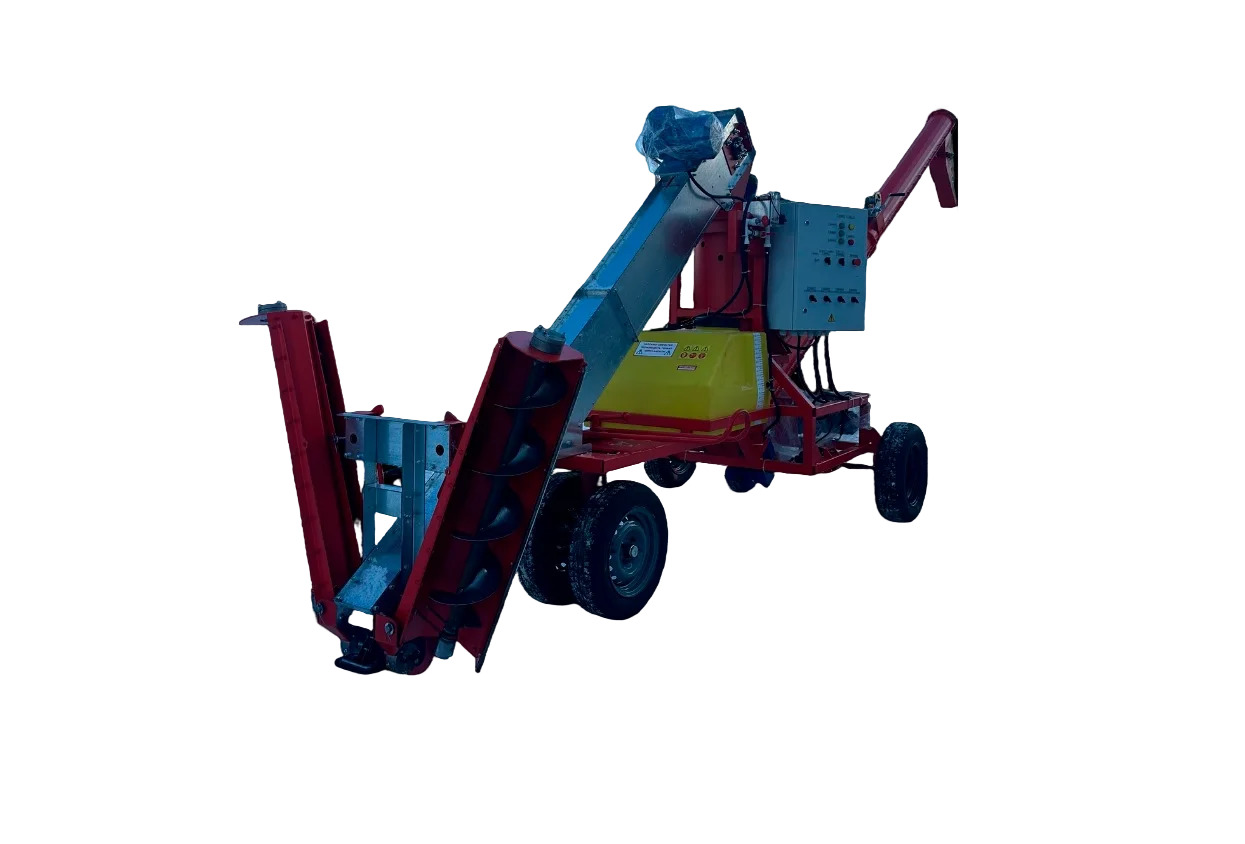

Протравливатель семян ПСМ-20

Протравливатель семян модернизированный ПCМ-20 предназначен для предпосевной обработки семян зерновых, бобовых и технических культур водными растворами пестицидов. Протравливатель ПCМ-20 используется на предприятиях агропромышленного комплекса и в фермерских хозяйствах.

Описание технологического процесса:

• Непротравленное зерно с бурта поступает через загрузчик в приемный бункер модуля;
• Далее зерно поступает через дозатор зерна на питатель;
• Виброколебания питателя дают возможность равномерно подать зерно в зону распыла;
• Распылитель производит нанесение рабочего раствора на свободно подающее зерно;
• Протравленное зерно собирается в нижней части модуля и поступает отгрузчик;
• С помощью шнекового транспортёра производится выгрузка зерна в бурт или машину;

Особенности конструкции:

• Рама. Представляет собой сварную конструкцию из профильной трубы 50x50x2. Рама служит для установки всех составных узлов протравливателя;
• Модуль дозированного смешивания. Представляет собой сварной цилиндрический корпус с конусом в нижней части, который переходит в горловину. Сверху корпус закрыт крышкой, которая имеет горловину для поступления семян из загрузочного шнека через гибкую вставку. Корпус МДС разделен на три камеры: верхняя, средняя, нижняя. Верхняя камера предназначена для приема и поддержания определённого уровня семян для устойчивой работы машины. Средняя камера предназначена для распределения семян по питателю. Нижняя камера служит для протравливания семя и отвода их в горловину выгрузного шнека;
• Транспортер загрузочный. Загрузчик подбирает семена на ширине 2,3 метра и подаёт к центру двумя шнеками. Из центральной части семена забираются скребковым транспортёром. Транспортёр приводится в движение электродвигателем установленным на загрузочном транспортёре. Который так же приводит в движение шнеки подборщика;
• Транспортер отгрузочный. Выгрузной шнек закреплен на машине с одной стороны цепью за крюк, а с другой — к поворотному держателю МДС. За счет изменения длины цепи можно изменить высоту выгрузки семян;
• Механизм хода. Привод монтируется на раму протравливателя. Мотор-редуктор привода самохода установлен на площадке редуктора. На выходном валу редуктора установлена приводная звёздочка с полумуфтой, предназначенной для включения и отключения хода. При включенной полумуфте относительно звёздочки, последняя приводит в движение ведомую звёздочку, установленную на дифференциале, который предназначен для независимого вращения двух полуосей при перемещении;
• Система гидравлики. Раствор из емкости через фильтр поступает на насос. Фильтр предохраняет систему от загрязнений. Насос подает раствор на узел регулировки. С помощью вентиля сброса давления на манометре устанавливается рабочее давление 0,06 МПа, излишний раствор с узла регулировки поступает обратно в емкость. После узла регулировки рабочий раствор поступает на расходомер, с помощью которого устанавливается необходимый расход раствора. Краном осуществляется мгновенная остановка подачи раствора в распылитель. Кран необходим для перемешивания раствора на начальном этапе. Кран предназначен для слива остатков раствора перед консервацией машины;

В нашей компании Вы можете купить Протравливатель семян ПCМ-20 по выгодной цене с доставкой до Вашего хозяйства.
