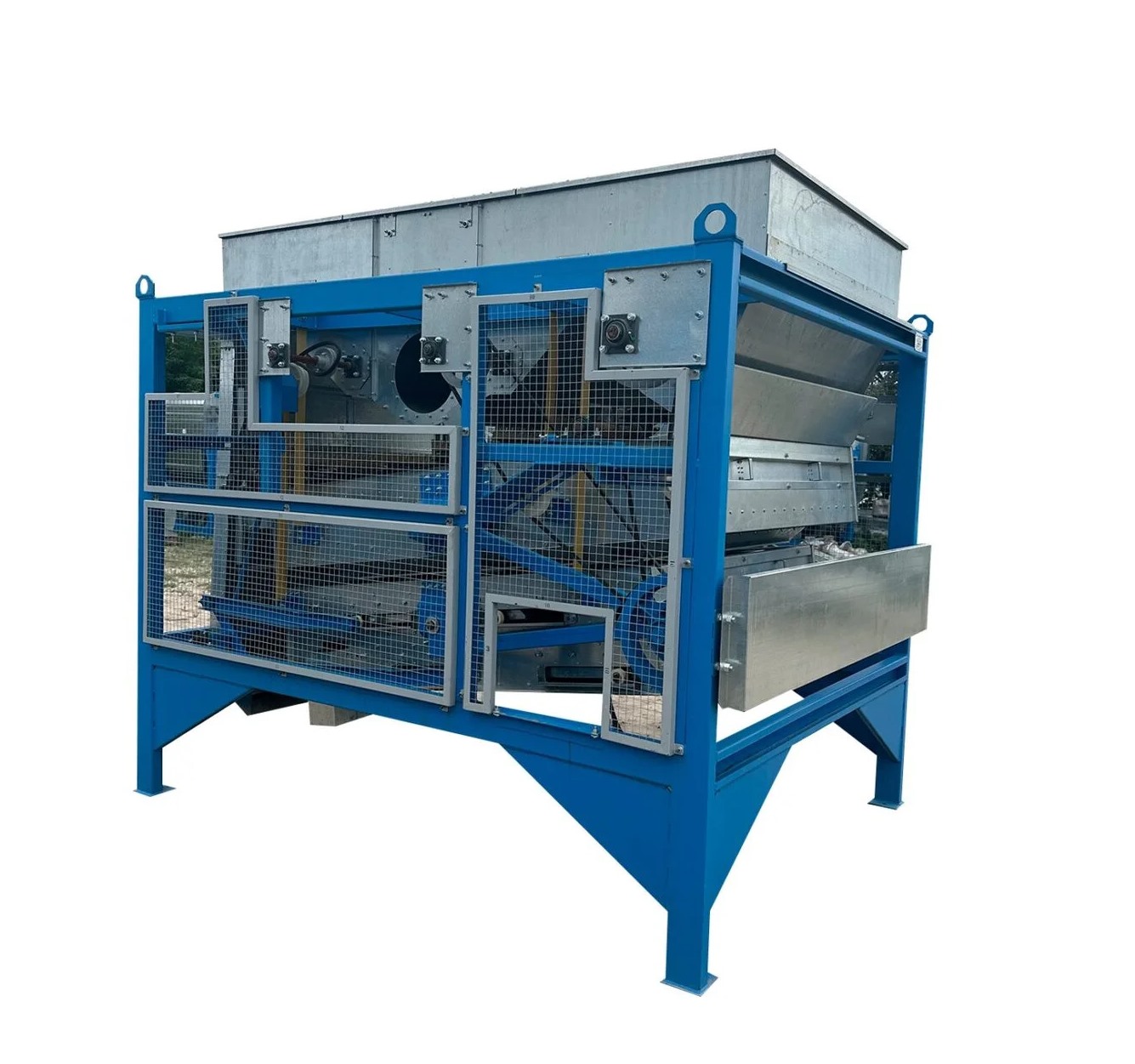

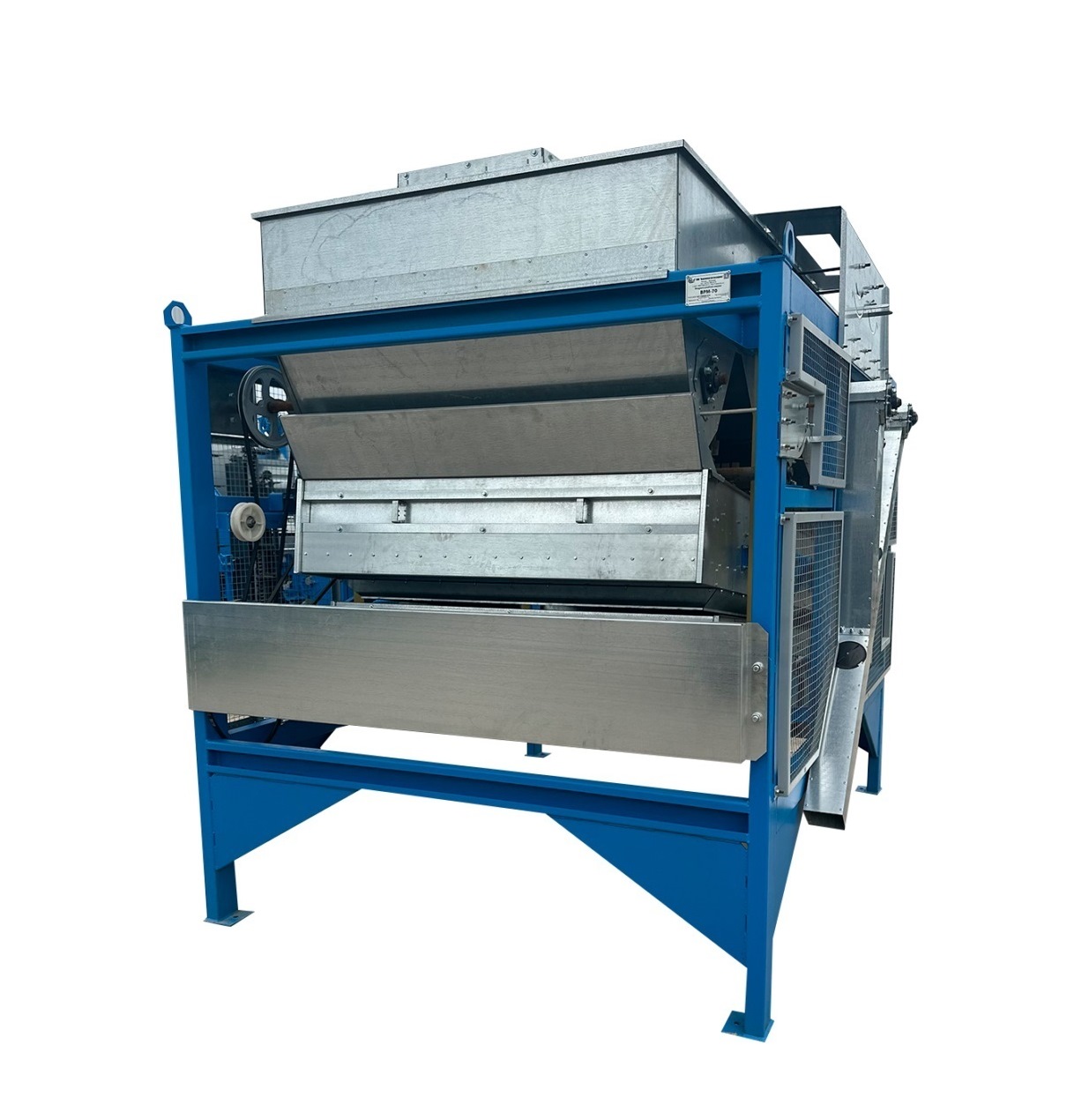

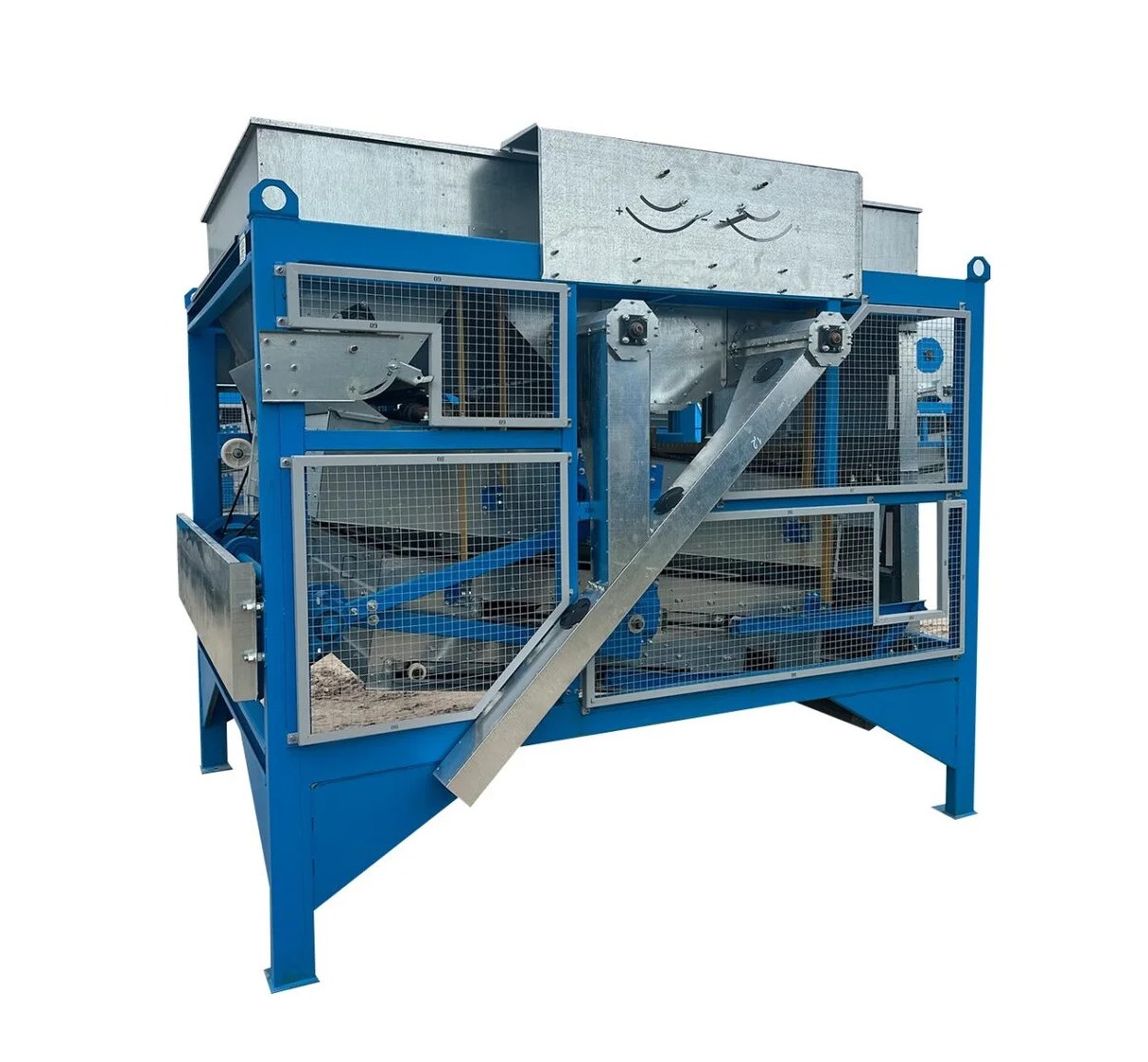

Воздушно-решетная машина ВРМ-70 (оцинкованная)

Воздушно-решётная машина ВРМ-70 применяется для первичной и предварительной очистки зерновых, бобовых и масленичных культур от примесей.

Предварительную очистку используют для свежеубранного зерна влажностью до 20%. При этом в очищенном зерне содержание наиболее крупных и мелких примесей снижается с 15% до 10-8%. Первичная очистка используется для свежеубранного зерна влажностью не более 18%. При этом из зерна выделяются крупные, легкие, мелкие примеси, дробленое и щуплое зерно; содержание примесей в зерне снижается с 8…10 до 3-4%. Исходный зерновой ворох разделяется на три фракции: очищенное зерно, фуражные отходы и лёгкие примеси.

Описание технологического процесса:

• Фильтрация зерна проходит через специальные маркированные решета с повышенной функциональностью, на уровне которых расположены смотровые окна для контроля качества производственного процесса;
• При помощи направленного воздушного потока, струя воздуха проходит сквозь решета и выдувает посторонние примеси из зерновой массы, распределяя ее по фракциям;
• Крупные примеси оседают на поверхностях решет и выводятся из машины, а качественный зерновой материал отправляется в специальный контейнер;
• Более мелкие примеси и мусор отправляются в специальную емкость для отходов, которая после завершения цикла очистки очищается вручную. Это позволяет быстро и качественно фильтровать зерно и подавать его в транспорт на погрузку;
• Сам по себе поток зерна движется по наклонной относительно стана. В процессе очистки он постепенно подается наверх для последующей повторной фильтрации;
• После чего зерновой материал направляется в специально разработанную для очистки аспирационную колонну, где потоками воздуха из зерна отсеивается пыль и грязь. Здесь же зерно фильтруется и на предмет неполноценного посевного материала в виде щуплых и травмированных зерен. На этом этапе работы очень важно не допустить механических повреждений зерна. И машина отлично справляется с этой задачей.

Особенности конструкции:

• Машина открытого исполнения. Для удобства обслуживания все органы управления расположены с одной стороны машины. Смотровые окна позволяют наблюдать за внутренней частью воздушной системы машины;
• Питающее устройств. Питающее устройство смонтировано на раме. Оно служит для равномерного распределения очищаемого материала по ширине верхнего стана. Количество, равномерность подаваемого в машину материала регулируется заслонкой перед распределительным транспортёром. Очищаемый материал распределяется по ширине машины шнеком. Регулируется равномерность подачи зернового материала при помощи впускного шибера. Проходная щель устанавливается такой, чтобы шнек распределял зерновой материал на всю ширину машины;
• Решетный сепаратор. Система состоит из двух качающихся навстречу друг другу и расположенных один над другим решётных станов. Станы подвешены к раме машины на стеклотекстолитных подвесах. В верхнем решётном стане устанавливаются последовательно одна за другой три решётные секции, в которых установлены по пять решёт, размер одного 292х714 мм. Зерно проходя через решёта верхнего стана направляется самотеком по скатным листам на нижний решётный стан. В нижнем решетном стане в двух плоскостях (одна над другой) установлены средние и нижние решета (по две решетные секции по пять решет в ряд в каждой плоскости). Скатные листы верхнего решетного стана равномерно распределяют сход с верхних решет двумя параллельными потоками на среднее и нижнее решета. При сходе зерна с нижнего решетного стана из него удаляются мелкие примеси, которые могут пройти сквозь решето, и примеси самотеком сходят в выводную трубу расположенную в конце нижней секции;
• Воздушный сепаратор. Машина оборудована двумя воздушными сепараторами, соединенными в верхней части. Крыша машины собрана из отдельных частей, которые можно снимать для обслуживания питающего устройства и воздушного сепаратора. Скорость воздушных потоков в каналах сепарации регулируется поворотом заслонок при помощи ручных регуляторов выведенных на боковой части машины. При перемещении рычагов сторону «-», скорость воздушного потока уменьшается, а в сторону «+» увеличивается. Мелкие примеси, выделенные из очищаемого материала воздушными сепараторами, осаждаются в отстойных камерах и выводятся из них шнеками;
• Механизм очистки решёт. Очистка решет верхнего стана выполняется силиконовыми скребками, а нижнего стана производится щетками, которые установлены на специальных тележках (щеткодержателях), совершающих возвратно-поступательные движения;

Дополнительные опции:

• Система аспирации к машине ВРМ-70;

В нашей компании Вы можете купить Воздушно-решётную машину ВРМ-70 (оцинкованную) с доставкой до Вашего хозяйства по выгодной цене.
