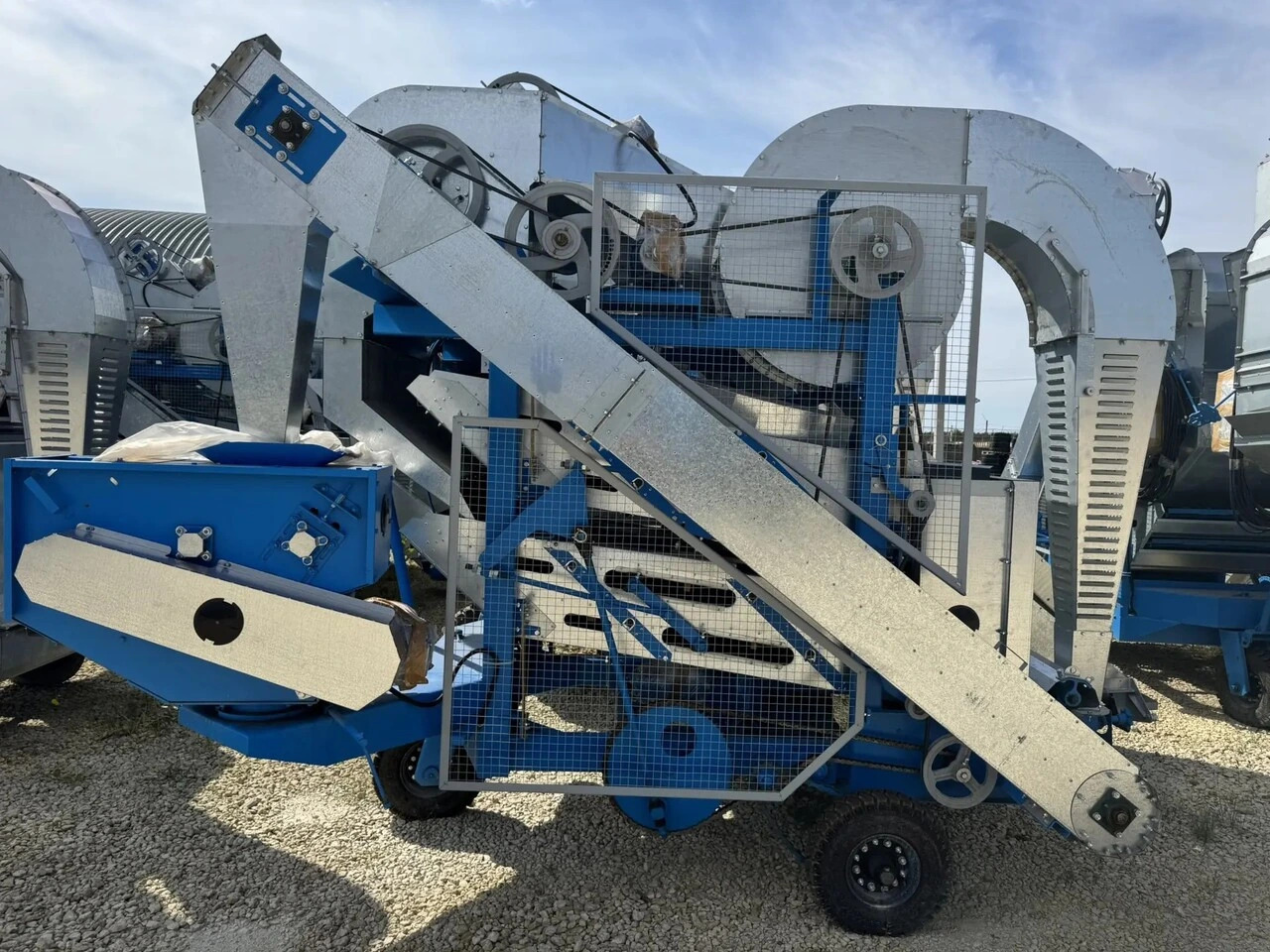

Очиститель вороха ОВС-25Ц (оцинкованный с циклоном и триммером)

Очиститель вороха самопередвижной ОВС-25Ц (оцинкованный с циклоном и триммером) предназначен для предварительной и первичной очистки зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур, семян трав от легких, крупных и мелких сорной и зерновой примесей, отделимых воздушным потоком и решетами, с целью доведения содержания примесей в очищенном зерне до базисных кондиций. Очистка сельскохозяйственных культур от посторонних примесей и дефектов производится по парусности воздушным потоком и по толщине и ширине решетными полотнами очистителя.

Описание технологического процесса:

• При движении очистителя с помощью механизма самопередвижения вдоль вороха скребковые питатели захватывают зерновой материал и направляют его к скребковому загрузочному транспортеру;
• После него зерновой материал поступает в камеру приемную аспирации;
• Шнек камеры приемной распределяет зерновой материал по ширине камеры приемной;
• Делитель камеры приемной делит зерновой материал на две равные части и направляет его в воздушные каналы аспирации;
• Зерновой материал, прошедший частичную очистку от примесей воздушным потоком в аспирации и разделенный на две равные части в делителе камеры приемной, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков;

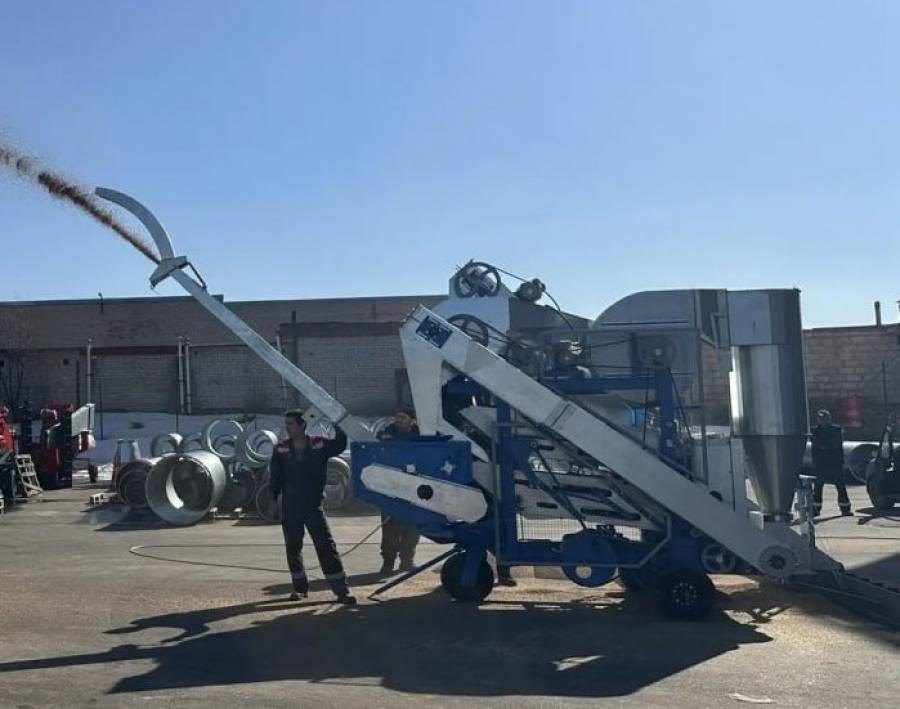

• Отгрузочный транспортер выводит чистое зерно из очистителя и направляет в триммер который бросает его либо в кузов автомашины, либо образует за очистителем ворох чистого зерна;
• Легкие примеси, выделенные воздушной очисткой в аспирации, пневмотранспортером выводятся в сторону за пределы очистителя;
• Отходы (подсев, щуплое, битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры аспирации 5 шнек фуражных отходов 12 отводит в сторону за пределы очистителя и складывает в ворох фуражных отходов.

Особенности конструкции:

• Рама представляет собой сварную конструкцию, состоящую из корпуса шнека, боковин, дна и опоры. К вертикальным стойкам боковин крепятся подвески станов, на верхней части уста-навливаются элементы воздушной система, а на нижней - механизм самопередвижения и ход задний. В корпус шнека устанавливается шнек фуражных отходов. Дно и опора служат для установки хода переднего. На приваренные к раме оси одеты колеса заднего хода. Соосно колесам на ступицах установлены звездочки для приводных цепей. Ось переднего колеса установлена на оси поворотной вилки. Колесо поворачивают за дышло, которое связано шарнирно с поворотной вилкой;
• Механизм самопередвижения включает в себя устройства и механизмы предназначенные для перемещения очистителя по току, зерноскладам и хранилищам. Механизм самопередвижения установлен на нижнем поясе рамы и служит для перемещения очистителя по току при работе и для перевозок от бунта зернового вороха к бунту без вспомогательных транспортных средств. Привод на ход задний осуществляется от мотор-редуктора;
• Транспортер загрузочный предназначен для загрузки зерна в машину. Транспортер загрузочный установлен на боковине рамы машины и служит для транспортировки зернового вороха в камеру приемную аспирации с помощью транспортера цепного и течки;
• Питатель скребковый предназначен для подгребания зерна к загрузочному коробу из бурта. Подъем питателя осуществляют с помощью лебедки, установленной на секции нижней транспортера загрузочного. В очистителе используются два питателя с зеркальным исполнением.Привод питателей осуществляется от редукторов;
• Аспирация предназначена для выделения из вороха семян, мелких примесей которые может поднять воздух. Аспирация установлена на верхнем ярусе рамы с помощью кронштейна и служит для воздушной очистки зернового вороха от примесей. Воздух от вентилятора, подсоединенного через патрубок, поступает в камеру приемную по воздуховоду. Камера приемная образована пространством между двумя вертикальными воздушными каналами к фланцам, к которым присоединяются делители;
• Циклон ппредназначен для выделения легких примесей из воздушных потоков. Циклон представляет собой сборочную конструкцию и предназначен для замедления воздушных потоков и выделения из них легких примесей. Часть легких примесей замедляется и оседает в нижний части циклона. Часть легкой пыли вместе с воздухом удаляется через верхнюю крышку циклона. Через трубу легкие примеси попадают в пылесборный мешок, который меняется по мере наполнения;
• Вентилятор пылевой, среднего давления, лопастный установлен на верхнем ярусе рамы с помощью уголка;
• Транспортер отгрузочный со шнеком приёмным предназначен для выведения из машины очищенного зерна в бурт или сельхозмашину. Очищенное зерно подводится к транспортеру отгрузочному шнеком приемным, установленным на сходе зерна с решетных станов;
• Станы решетные с кассетой и механизмом привода щеток предназначены для концентрации зерна с последующем делением с помощью колебательных движений и разделением его на фракции с последующей очисткой. Очиститель имеет два решетных стана (верхний и нижний), четыре кассеты, по две кассете в каждом стане, и механизм привода щеток. Станы с кассетами подвешены к раме на подвесках и работают параллельно. Камера приемная в каналах делит зерновой ворох на две равные части. Одна часть затем проходит очистку на верхнем стане решетном, а другая - на нижнем. Устройство верхнего и нижнего станов решетных одинаковое;
• Вал эксцентриковый предназначен для придания решетным станам колебательного движения. На валу установлен шкив с двумя разными диаметрами под клиноременную передачу, который фиксируется стопорным болтом;<
• Надставка со шнеком фуражных отходов применяется для удаления примесей с верхнего решета и системы аспирации. Все примеси, выделенные на решетах и из отстойной камеры, поступают в корпус шнека и шнеками выводятся за пределы очистителя и образуют бунт вороха фуражных
• Электропривод состоит из щита управления, трех двигателей, мотор - редуктора и кабельной обвязки. Электрооборудование предназначено для запуска и останова двигателей и управления с помощью частотного преобразователя, установленного в щите управления, рабочим и транспортным режимами механизма самопередвижения;

В нашей компании Вы можете купить очиститель вороха ОВС-25Ц (оцинкованный с триммером) с доставкой до Вашего хозяйства по выгодной цене.
