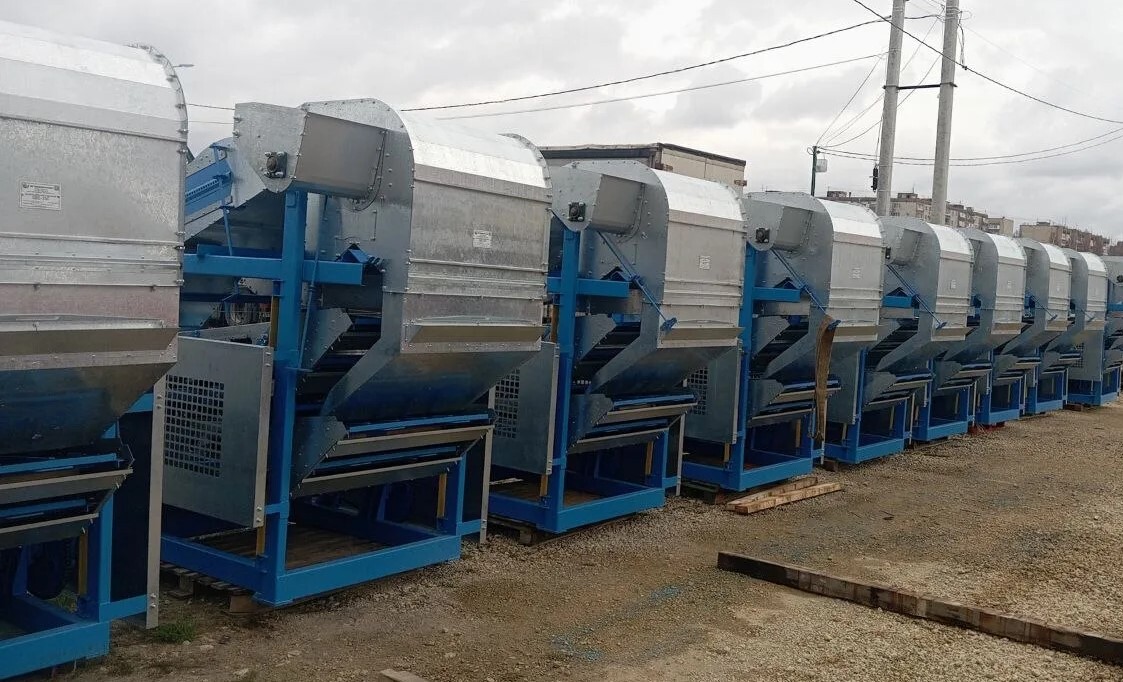

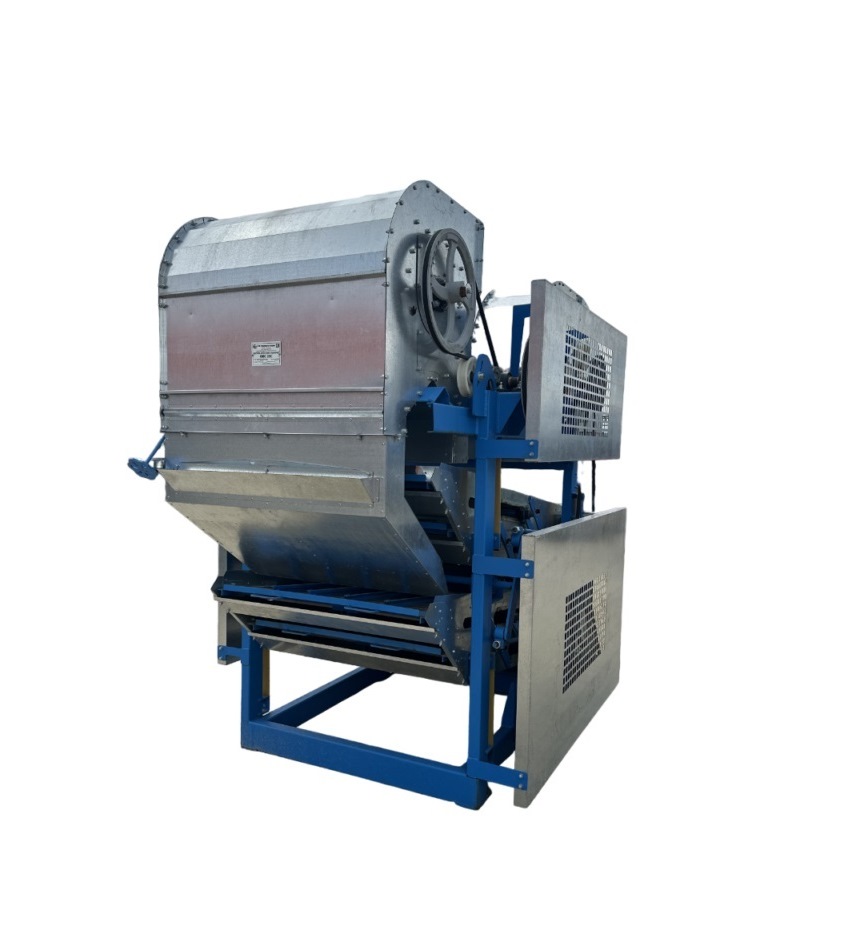

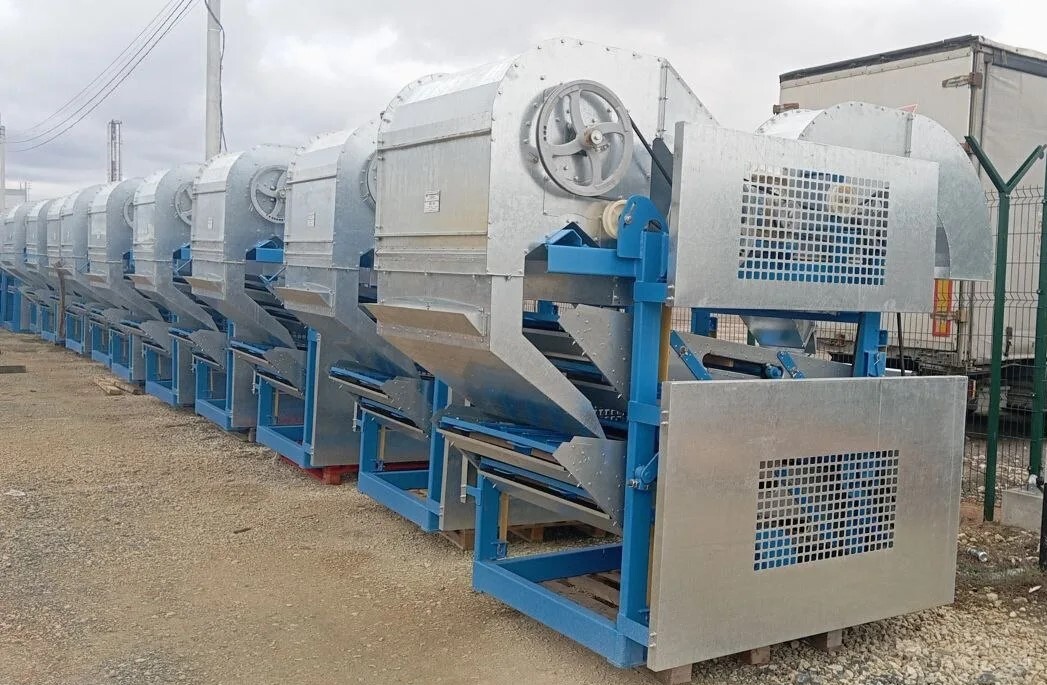

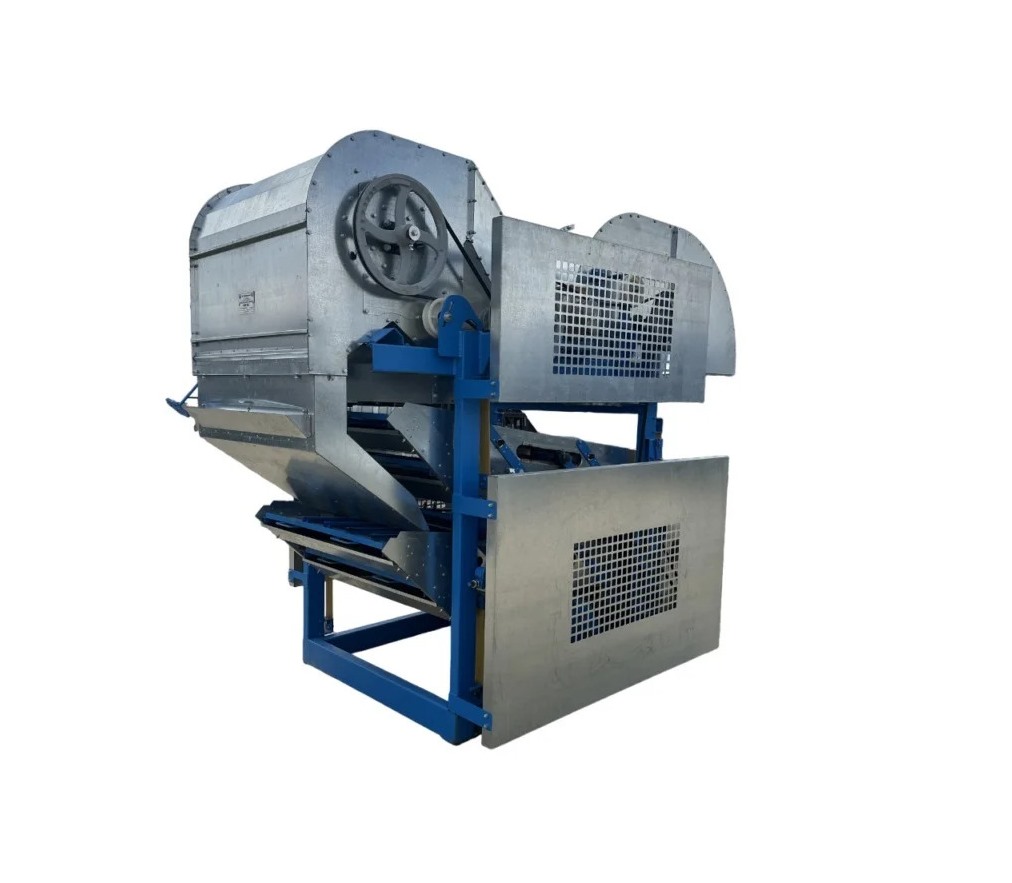

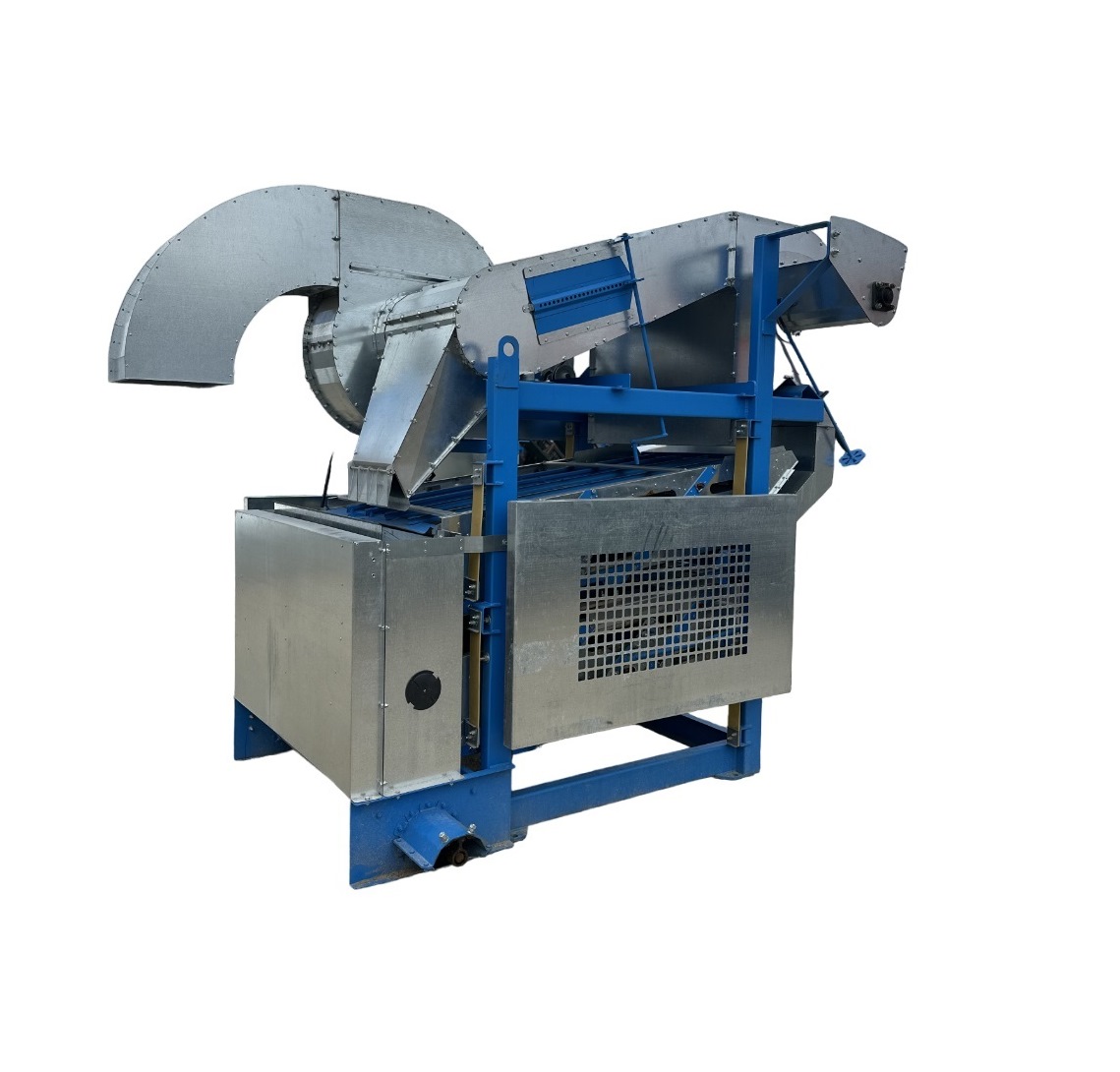

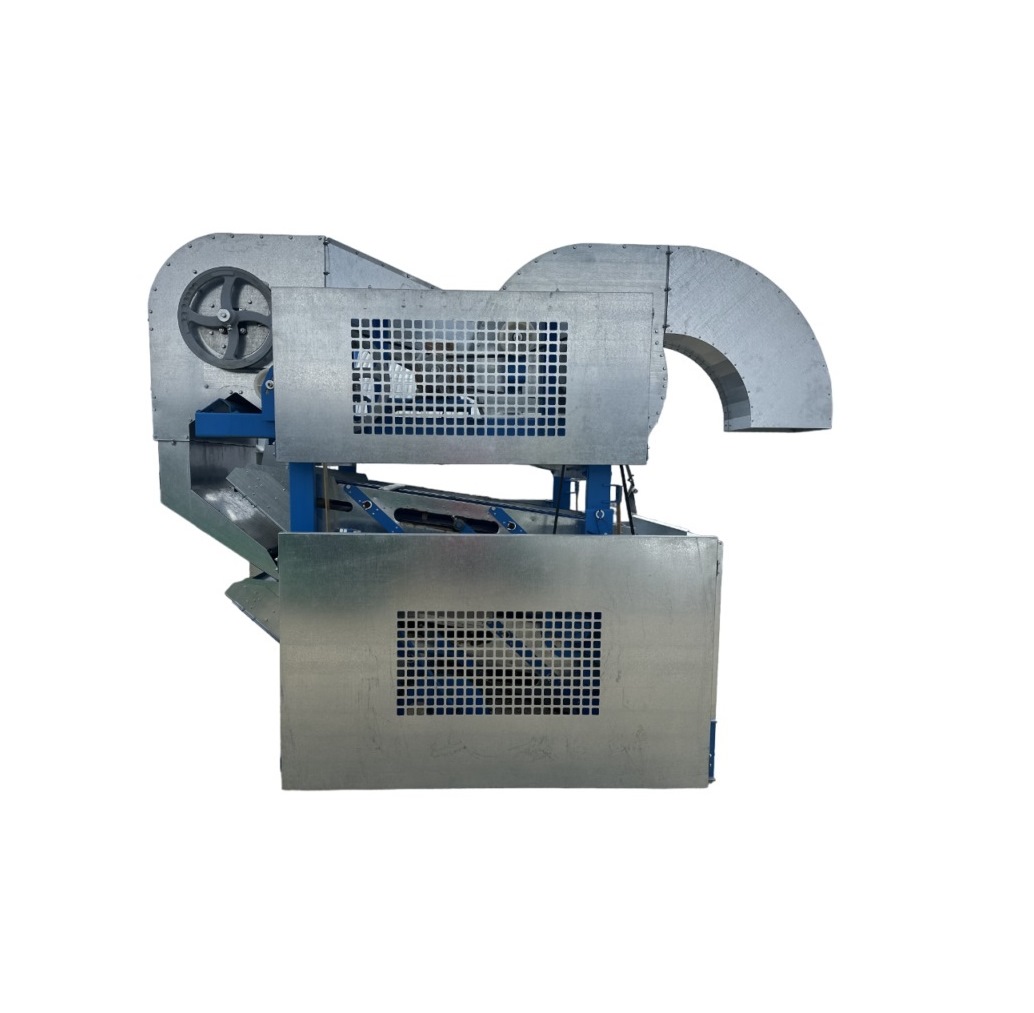

Очиститель вороха ОВС-25С (оцинкованный, стационарный)

Очиститель вороха семян ОВС-25С (оцинкованный, стационарный) предназначен для первичной очистки колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника от примесей в составе зерноочистительных агрегатов во всех сельскохозяйственных зонах Российской Федерации.

Описание технологического процесса:

• Зерновой материал подается норией в распределительный шнек питающего устройства машины;
• Питающее устройство распределяет зерно по ширине камеры;
• Распределитель делит материал на две равные части и направляет его в воздушные каналы;
• Воздушный поток через вентилятор уносит легкие примеси в централизованную воздушную систему агрегата;
• Более крупные примеси из воздушного потока улавливает отстойная камера;
• Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков;
• Сход крупных примесей с решет поступает в шнек фуражных отходов;
• Чистое зерно - попадает на задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку передаточного транспортера.

Особенности конструкции:

• Решетные станы Машина ОВС-25С имеет два решетных стана (верхний и нижний), работающих параллельно. Приемная камера делит зерно на две равные части. Одна часть затем про¬ходит очистку на верхнем, другая - на нижнем решетных станах. Устройство верхнего и нижнего станов одинаковое;
• Устройство щеточной очистки. Машина снабжена устройством щеточной очистки. Для очистки одного ряда решет предназначены шесть щеток. Они прикреплены к трубе через скобы шплинтами. Щетки имеют возвратно-поступательное движение, получаемое от шатунов, связанных с рычагами. Вал привода щеток установлен а двух подшипниках, укрепленных на раме машины;
• Воздушная часть машины. Воздушная часть машины состоит из вертикальных воздушных каналов воздухопровода с отстойной камерой, вентилятора, переходника. Воздуховод предназначен для соединения каналов с вентилятором для выравнивания воздушного потока в каналах. Он сварен из листовой стали, и с одной стороны соединен фланцем с корпусом приемной камеры, а с другой - патрубком с вентилятором. В боковой стенке корпус воздуховода имеет окно с выдвижной заслонкой для регулировки скорости воздушного потока. Вентилятор пылевой, среднего давления, лопастной. Выходная часть оформлена в виде фланца. Крылач вентилятора представляет собой сварную конструкцию. Он установлен в кожухе с зазором 4 - 5 мм от входного патрубка и отбалансирован. Вал вентилятора закреплен в шариковых подшипниках, установленных в одном корпусе;
• Шнек фуражных отходов. Шнек фуражных отходов состоит из кожуха, вваренного в раму и вала шнека. Вал шнека с одного конца опирается на подшипник качения, с другого - на подшипник скольжения. На приводном конце вала закреплены шкив и звездочка. Привод осуществляется от эксцентрикового вала. Все примеси, выделенные на решетах и из отстойной камеры, поступают в шнек, который отводит их в сторону, далее примеси течкой направляются в бункер фуражных отходов;

Особенности конструкции:

• Система аспирации к ОВС-25Ц стационарная;

В нашей компании Вы можете купить очиститель вороха ОВС-25Ц (оцинкованный, стационарный) с доставкой до Вашего хозяйства по выгодной цене.
